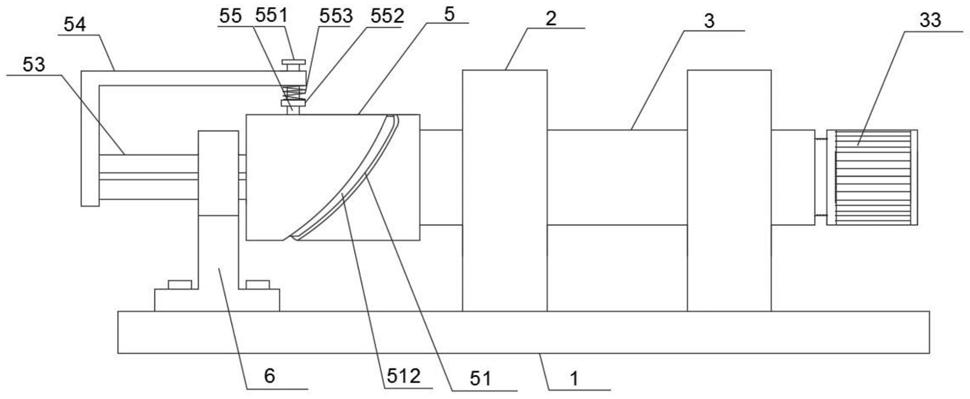

1.应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，包括固定板(1)、转动座(2)、定位筒(3)和限位座(6)，所述固定板(1)上排列设置所述转动座(2)和限位座(6)，所述限位座(6)上开设有十字形结构的限位孔(61)，所述转动座(2)中设有轴承(21)，所述轴承(21)内圈设置所述定位筒(3)，实现定位筒(3)与转动座(2)之间转动连接，定位筒(3)的一端为开口设置，且定位筒(3)的开口一端设有夹持座(31)，所述夹持座(31)上设有夹持组件，且夹持座(31)配合夹持组件对钻头进行夹持固定，定位筒(3)的另一端设有翻转座(5)，所述翻转座(5)呈空心的圆柱结构，翻转座(5)的外壁周向开设有活动槽(51)，且所述活动槽(51)两端相连接，翻转座(5)一端开设有通口(52)，翻转座(5)内腔位于所述通口(52)一端设有限位端(521)，所述通口(52)中活动设有活动杆(53)，所述活动杆(53)呈十字形结构，活动杆(53)的一端设有限位板(531)，且限位板(531)一侧设有压缩弹簧(532)，所述压缩弹簧(532)一端抵压槽翻转座(5)内腔一端，活动杆(53)另一端贯穿所述限位座(6)上的限位孔(61)并连接有连动杆(54)，所述连动杆(54)的一端为弯折设置并垂直设有伸缩杆(55)，所述伸缩杆(55)下端嵌入到活动槽(51)中，且伸缩杆(55)尺寸与活动槽(51)尺寸相适配。

2.如权利要求1所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述夹持组件包括转动套(33)和弹簧夹头(32)，所述转动套(33)与夹持座(31)的外壁螺纹连接，并压紧弹簧夹头(32)的一端，弹簧夹头(32)另一端嵌入到夹持座(31)的壁中，且夹持座(31)内壁呈锥形结构并与弹簧夹头(32)相适配，使得弹簧夹头(32)外壁压紧夹持座(31)内壁。

3.如权利要求1所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述活动槽(51)包括两个平直槽部(511)和两个弧形槽部(512)，两个所述平直槽部(511)对称设置在翻转座(5)两侧，且平直槽部(511)均沿翻转座(5)轴线方向设置，两个平直槽部(511)的两端分别与两个弧形槽部(512)的一端连接，两个弧形槽部(512)倾斜设置在翻转座(5)表面，其中弧形槽部(512)靠近定位筒(3)一端的深度尺寸大于平直槽部(511)的深度尺寸。

4.如权利要求3所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述平直槽部(511)靠近连动杆(54)的一端设有用于对伸缩杆(55)左右活动进行限位的定位槽(5111)。

5.如权利要求1所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述伸缩杆(55)垂直贯穿所述连动杆(54)的一端，伸缩杆(55)的顶部以及下端分别设有上定位板(551)和下定位板(552)，且伸缩杆(55)上套设有伸缩弹簧(553)，所述伸缩弹簧(553)的两端分别抵压在下定位板(552)顶部和连动杆(54)底部。

6.如权利要求1所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述通口(52)呈圆形结构，且通口(52)的尺寸大小与活动杆(53)尺寸大小相适配。

7.如权利要求1所述的应用于高硬度玻璃钻头制备高效定位夹具，其特征在于，所述活动杆(53)的尺寸形状与限位孔(61)的尺寸形状相适配，使得限位孔(61)对活动杆(53)的旋转进行限位。
