专利号: 2020230389842
申请人: 福州宏通建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

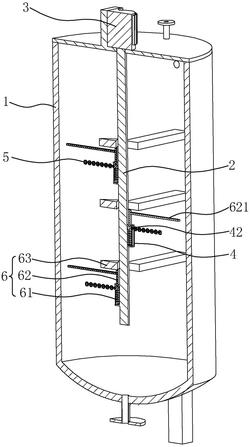

1.一种混凝土外加剂搅拌罐,包括搅拌罐本体(1),所述搅拌罐本体(1)上安装有搅拌轴(2)以及驱动搅拌轴(2)转动的电机(3),其特征在于:所述搅拌轴(2)位于搅拌罐本体(1)内的部分固定连接有固定块(4),所述固定块(4)上安装有链条(5),所述链条(5)沿搅拌轴(2)的长度方向间隔分布有若干条,所述固定块(4)与链条(5)一一对应。

2.根据权利要求1所述的一种混凝土外加剂搅拌罐,其特征在于:所述搅拌罐本体(1)内设置有用于驱使链条(5)上下往复运动的驱动机构(6),所述驱动机构(6)包括复位弹簧(61),所述复位弹簧(61)的长度方向和搅拌轴(2)的长度方向相同,所述固定块(4)开设有用于安复位弹簧(61)的安装槽(41),所述复位弹簧(61)的下端与安装槽(41)的底壁固定连接,所述复位弹簧(61)的上端固定连接有安装块(42),所述链条(5)与安装块(42)固定连接,所述固定块(4)上安装有限制安装块(42)和复位弹簧(61)脱离安装槽(41)的限位条(43),所述限位条(43)安装于安装槽(41)内,所述链条(5)从安装槽(41)中伸出固定块(4)外。

3.根据权利要求2所述的一种混凝土外加剂搅拌罐,其特征在于:所述驱动机构(6)还包括驱动杆(62),所述驱动杆(62)的下端与安装块(42)固定连接,所述驱动杆(62)的上端延伸出固定块(4)外,所述驱动杆(62)与固定块(4)滑动连接,所述驱动机构(6)还包括驱使驱动杆(62)下压复位弹簧(61)的压板(63),所述压板(63)固定安装于搅拌罐本体(1)的内壁上,所述驱动杆(62)的上端开设有导向面(621),所述导向面(621)与压板(63)的一端端部转动连接,所述驱动杆(62)的上端端面与压板(63)的下表面转动连接。

4.根据权利要求3所述的一种混凝土外加剂搅拌罐,其特征在于:一个驱动杆(62)经过若干个压板(63),所述压板(63)沿搅拌罐的周向间隔分布。

5.根据权利要求4所述的一种混凝土外加剂搅拌罐,其特征在于:相邻链条(5)沿搅拌轴(2)的周向错位分布。

6.根据权利要求3所述的一种混凝土外加剂搅拌罐,其特征在于:所述驱动杆(62)延伸出固定块(4)的周侧固定连接有搅拌桨(622)。

7.根据权利要求2所述的一种混凝土外加剂搅拌罐,其特征在于:所述安装块(42)上固定连接有环扣(421),所述链条(5)与环扣(421)固定连接。

8.根据权利要求7所述的一种混凝土外加剂搅拌罐,其特征在于:所述环扣(421)与限位条(43)滑动连接。
