专利号: 2020230395364
申请人: 福州宏通建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

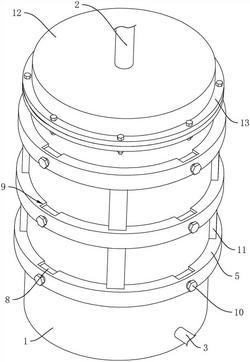

1.一种混凝土外加剂存储罐,包括存储罐的罐体(1),其特征在于:所述罐体(1)顶部连通设置有进料管(2),所述罐体(1)靠近底部部分螺接设置有出料管(3),所述罐体(1)内部开设有存储腔(4),所述罐体(1)外周侧套设有稳固套(5),所述稳固套(5)有多个且上下均匀间隔设置,所述存储腔(4)底部腔壁设置有稳固柱(6),所述稳固柱(6)周侧上下均匀间隔设置有多个连接条(7),所述连接条(7)远离稳固柱(6)一侧连接于存储腔(4)周侧腔壁。

2.根据权利要求1所述的一种混凝土外加剂存储罐,其特征在于:所述罐体(1)外壁上下交错设置有多个滑块(8),所述稳固套(5)内壁开设有滑槽(9),所述滑块(8)滑动于滑槽(9),所述稳固套(5)穿设有固定螺栓(10),所述固定螺栓(10)螺接于滑块(8),所述稳固套(5)内壁贴合于罐体(1)外壁。

3.根据权利要求2所述的一种混凝土外加剂存储罐,其特征在于:上下相邻所述稳固套(5)之间设置有多个稳固条(11),所述稳固条(11)两端分别固定于稳固套(5),所述稳固条(11)贴合于罐体(1)外壁。

4.根据权利要求1所述的一种混凝土外加剂存储罐,其特征在于:所述罐体(1)顶部设置有罐盖(12),所述进料管(2)设置在罐盖(12)上,所述罐盖(12)以及罐体(1)相向侧分别设置有法兰盘(13),所述法兰盘(13)之间通过连接螺栓相固定。

5.根据权利要求4所述的一种混凝土外加剂存储罐,其特征在于:所述存储腔(4)底部腔壁设置有安装座(14),所述安装座(14)顶部开设有插接槽(15),所述稳固柱(6)插接于插接槽(15),所述插接槽(15)周侧槽壁连通开设有连接槽(16),所述稳固柱(6)外周侧靠近底部部分设置有锁块(17),所述锁块(17)上下滑动于连接槽(16),所述连接槽(16)连通开设有锁槽(18),所述锁块(17)滑动于锁槽(18),所述连接条(7)远离稳固柱(6)一侧设置有固定座(20),所述固定座(20)滑动于存储腔(4)内壁,所述存储腔(4)周侧内壁设置有用于限制固定座(20)的限制组件(19)。

6.根据权利要求5所述的一种混凝土外加剂存储罐,其特征在于:所述限制组件(19)包括连接板(191)以及限制板(192),所述连接板(191)对称设置,所述连接板(191)之间形成用于供固定座(20)滑动的滑动空间(21),所述限制板(192)固定于连接板(191)远离存储腔(4)腔壁一侧,两个所述限制板(192)靠近存储腔(4)腔壁一侧抵接于固定座(20)远离存储腔(4)腔壁一侧。

7.根据权利要求6所述的一种混凝土外加剂存储罐,其特征在于:所述连接条(7)中部为镂空结构。

8.根据权利要求5所述的一种混凝土外加剂存储罐,其特征在于:所述插接槽(15)周侧槽壁底部部分开设有贯穿安装座(14)至存储腔(4)的连通孔(22)。
