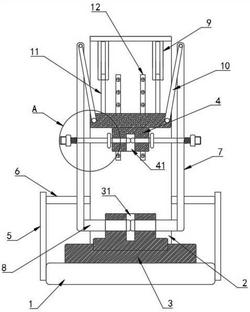

1.一种汽车连杆疲劳试验夹具,包括底座(1),其特征在于,所述底座(1)的顶部依次通过螺栓连接有支架(2)和固定座(3),所述支架(2)上滑动设置有与所述固定座(3)相匹配的移动座(4),所述固定座(3)的内部依次开设有相连通的第一凹槽(31)和第一销孔(32),所述移动座(4)的内部依次开设有相连通的第二凹槽(41)和第二销孔(42);
所述底座(1)的两侧均通过沉头螺钉固定有侧板(5),侧板(5)与所述支架(2)之间焊接有导杆(6),导杆(6)的外部滑动设置有移动板(7),移动板(7)的一侧焊接有第一销轴(8),且移动板(7)上滑动设置有第二销轴(13),移动板(7)靠近顶端位置活动铰接有连杆(10),所述连杆(10)的另一端与所述移动座(4)活动铰接。
2.根据权利要求1所述的一种汽车连杆疲劳试验夹具,其特征在于,所述支架(2)上通过沉头螺栓固定有对称布置的支撑座(9),支撑座(9)的内部滑动设置有伸缩杆(11),所述伸缩杆(11)的另一端通过螺丝与所述移动座(4)固定连接。
3.根据权利要求2所述的一种汽车连杆疲劳试验夹具,其特征在于,所述支撑座(9)的内部开设有伸缩槽,所述伸缩杆(11)与伸缩槽滑动连接。
4.根据权利要求1所述的一种汽车连杆疲劳试验夹具,其特征在于,所述支架(2)的一侧通过沉头螺钉固定有对称布置的导轨(12),所述移动座(4)与导轨(12)滑动连接。
5.根据权利要求1所述的一种汽车连杆疲劳试验夹具,其特征在于,所述移动板(7)的内部开设有滑孔,所述第二销轴(13)与滑孔滑动连接。
6.根据权利要求5所述的一种汽车连杆疲劳试验夹具,其特征在于,所述第二销轴(13)的外部设置有一体成型结构的挡板(14),第二销轴(13)的端部焊接有拉动块(16),第二销轴(13)的外部套设有弹簧(15),弹簧(15)的两端分别通过卡扣与移动板(7)和拉动块(16)固定连接。
7.根据权利要求1所述的一种汽车连杆疲劳试验夹具,其特征在于,所述移动板(7)的内部开设有导向孔,所述导杆(6)与导向孔阻尼滑动连接。
