专利号: 2020230787750
申请人: 苏州璟佳金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

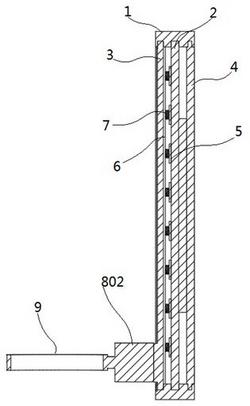

1.一种防水加固型篮球板,包括框架(1),其特征在于:所述框架(1)内壁中部开设有矩形槽(101);所述矩形槽(101)内壁卡接有中层板(2);

所述框架(1)相对内壁且靠近矩形槽(101)两侧分别开设有第一卡槽(102)和第二卡槽(103);所述第一卡槽(102)相对内壁卡接有钢化板(3);所述第二卡槽(103)相对内壁卡接有后层板(4);

所述中层板(2)前侧壁且位于框架(1)相对内壁线性阵列均设有横板(5);所述横板(5)前侧面且位于框架(1)相对内壁线性阵列均设有竖板(6);所述横板(5)与竖板(6)纵横相交错设置;所述横板(5)与竖板(6)相对内侧之间线性阵列均设有压缩弹簧(7)。

2.根据权利要求1所述的一种防水加固型篮球板,其特征在于,所述压缩弹簧(7)的前端与竖板(6)一侧固定连接;所述压缩弹簧(7)的后端固定在横板(5)前侧壁上;所述竖板(6)的前侧壁与钢化板(3)后侧壁相贴合。

3.根据权利要求1所述的一种防水加固型篮球板,其特征在于,所述中层板(2)后侧壁中部固定连接有圆板(201);所述圆板(201)一侧与后层板(4)内壁相贴合。

4.根据权利要求1所述的一种防水加固型篮球板,其特征在于,所述框架(1)底部内部边沿开设有排水槽(104);所述排水槽(104)内壁固定连接有V形板(105);所述框架(1)两侧底部且位于排水槽(104)两侧均开设有排水孔(106);所述框架(1)相对内壁且位于钢化板(3)端部边沿设有防水塑料层(107)。

5.根据权利要求1所述的一种防水加固型篮球板,其特征在于,所述钢化板(3)前侧壁的底部中间固定有安装板(8);所述安装板(8)上开设有数个安装孔(801);所述安装板(8)的前端固定有支架(802);所述支架(802)的前端固定有篮球框(9)。
