专利号: 2020230832065
申请人: 衡水多元仪表有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

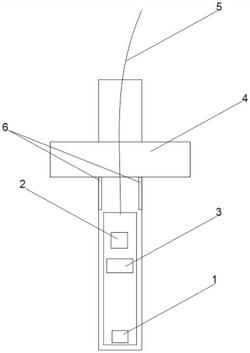

1.一种防强磁攻击的气体涡轮流量计传感器,包括第一霍尔元件(1)、第二霍尔元件(2)、温度元件(3)、传感器主体(4)、信号引线(5)以及传感电极(6),其特征在于:所述第一霍尔元件(1)设置于的上部,所述第一霍尔元件(1)设置于温度元件(3)的下部,所述第二霍尔元件(2)设置于温度元件(3)的下部,所述温度元件(3)设置于传感器主体(4)的下部,所述信号引线(5)设置于传感器主体(4)的上部,所述传感电极(6)设置于传感器主体(4)的内部。

2.根据权利要求1所述的一种防强磁攻击的气体涡轮流量计传感器,其特征在于:所述第一霍尔元件(1)、第二霍尔元件(2)设置为相同的型号参数。

3.根据权利要求1所述的一种防强磁攻击的气体涡轮流量计传感器,其特征在于:所述温度元件(3)采用型号参数为SXM‑481S5温度计。

4.根据权利要求1所述的一种防强磁攻击的气体涡轮流量计传感器,其特征在于:所述传感器主体(4)包括安装板(41)、锁紧机构(42),所述安装板(41)设置于传感器主体(4)上,所述锁紧机构(42)设置于安装板(41)的侧部。

5.根据权利要求4所述的一种防强磁攻击的气体涡轮流量计传感器,其特征在于:所述锁紧机构(42)设置的数量为两个,且其包括锁紧套管、螺纹接头与内螺纹套管,所述锁紧套管设置于内螺纹套管的外部,所述螺纹接头置于内螺纹套管的底端。

6.根据权利要求1所述的一种防强磁攻击的气体涡轮流量计传感器,其特征在于:所述传感电极(6)设置有一对,并沿所述传感器主体(4)的水平轴线对称设置。
