专利号: 2020230947849
申请人: 镇江金业工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-09-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

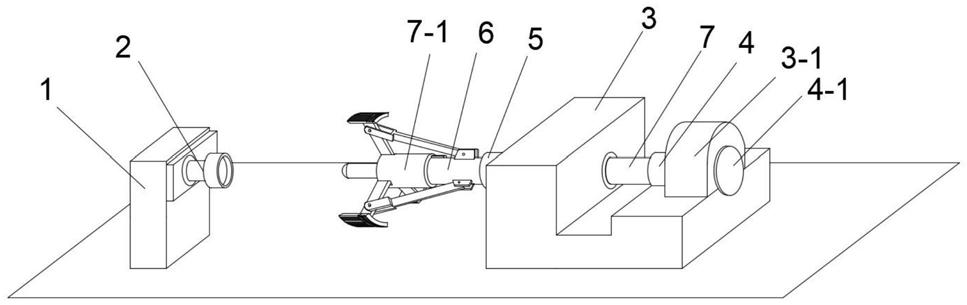

1.一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,包括柄部夹持座(1)、柄部夹持杆(2)、头部夹持座(3)、伸缩筒(4)、固定筒(5)、外套筒(6)、伸缩轴(7)、第一转杆(8)、转动固定座(9)、第二转杆(10)、内衬片(11);所述柄部夹持座(1)呈一侧设置,所述柄部夹持杆(2)设置于所述柄部夹持座(1)的一侧壁面,所述柄部夹持杆(2)的一端伸入所述柄部夹持座(1)内,通过轴承与所述柄部夹持座(1)呈可转动设置;所述头部夹持座(3)与所述柄部夹持座(1)呈相对设置,所述头部夹持座(3)的一端顶面设有转动座(3‑1),所述转动座(3‑

1)与所述头部夹持座(3)固定设置,所述伸缩筒(4)设置于所述头部夹持座(3)的一侧,并贯穿所述转动座(3‑1),所述伸缩筒(4)通过轴承与所述转动座(3‑1)呈可转动设置,所述伸缩筒(4)的两端设有转动夹持片(4‑1),所述转动夹持片(4‑1)与所述伸缩筒(4)的外壁固定设置,所述转动夹持片(4‑1)贴合于所述转动座(3‑1)的两侧呈轴向限位;所述固定筒(5)设置于所述头部夹持座(3)的一侧壁面,并与所述头部夹持座(3)垂直固定;所述外套筒(6)设置于所述头部夹持座(3)的一侧,所述外套筒(6)设置于所述固定筒(5)的内侧壁,并与所述头部夹持座(3)通过轴承可转动设置;所述伸缩轴(7)设置于所述外套筒(6)的内侧壁,所述伸缩轴(7)与所述柄部夹持杆(2)呈同一轴线,所述伸缩轴(7)的一端贯穿所述头部夹持座(3)并与所述伸缩筒(4)呈首尾连接固定,所述伸缩轴(7)的端部设有伸缩帽(7‑1),所述伸缩帽(7‑1)与所述伸缩轴(7)的端部固定设置,且所述伸缩帽(7‑1)套合于所述外套筒(6)的端部外侧,所述伸缩筒(4)帽与所述外套筒(6)呈轴向可滑动设置,所述伸缩帽(7‑1)的端面轴向呈凹槽状,形成伸缩帽卡槽(7‑2);所述第一转杆(8)的一端嵌入所述伸缩帽卡槽(7‑2),并通过转轴与所述伸缩帽(7‑1)呈可转动设置;所述转动固定座(9)轴向设置于所述外套筒(6)的外壁面,并与所述外套筒(6)固定设置,所述第二转杆(10)的一端与对应所述转动固定座(9)通过转轴呈可转动设置,所述第二转杆(10)的一端与所述第一转杆(8)的中端通过转轴呈可转动设置;所述内衬片(11)设置于每个所述第一转杆(8)的端部,每个所述内衬片(11)的内侧壁面通过铰链与所述第一转杆(8)呈可转动设置。

2.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述柄部夹持杆(2)呈圆杆状结构,所述柄部夹持杆(2)的端部伸出于所述柄部夹持座(1)的侧壁面,所述柄部夹持杆(2)的端部呈圆筒状结构,形成柄部限位筒(2‑1),所述柄部限位筒(2‑

1)与所述柄部夹持杆(2)呈一体式结构。

3.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述柄部夹持杆(2)的端部中心呈凹槽状,形成夹持杆端槽(2‑2),所述夹持杆端槽(2‑2)呈盲孔结构,所述柄部夹持杆(2)的端部设有伸缩块(2‑3),所述伸缩块(2‑3)嵌入所述夹持杆端槽(2‑2)内,呈轴向可滑动设置,所述夹持杆端槽(2‑2)内设有抵合弹簧(2‑4),所述抵合弹簧(2‑4)的一端与所述夹持杆端槽(2‑2)的槽底面固定设置,所述抵合弹簧(2‑4)的一端套合于所述伸缩块(2‑3)的端面固定。

4.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述外套筒(6)呈圆筒状结构,所述外套筒(6)的外径与所述固定筒(5)的内径相适应;所述外套筒(6)的一端侧壁设有套筒限位块(6‑1),所述套筒限位块(6‑1)与所述外套筒(6)呈同向设置,并与所述外套筒(6)固定呈一体式结构;所述伸缩帽(7‑1)的内径与所述外套筒(6)的外径相适应,所述伸缩帽(7‑1)的内侧壁呈凹槽状,形成套筒限位槽(7‑3),所述套筒限位槽(7‑3)与所述外套筒(6)呈同向设置,所述套筒限位块(6‑1)嵌入所述套筒限位槽(7‑3)内,实现所述外套筒(6)与所述伸缩帽(7‑1)呈周向限位。

5.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述伸缩帽(7‑1)的端部中心呈柱状结构,形成中心柱(7‑4),所述中心柱(7‑4)与所述伸缩帽(7‑

1)呈垂直固定设置,所述中心柱(7‑4)的端部呈圆弧状结构。

6.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述伸缩帽(7‑1)设置的伸缩帽卡槽(7‑2)的数量为三个,呈三叉型设置;所述第一转杆(8)的数量为两个,每个所述第一转杆(8)的对应所述伸缩帽卡槽(7‑2)内,每个所述第一转杆(8)与所述伸缩帽(7‑1)呈斜向设置。

7.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述第二转杆(10)的长度远大于所述第一转杆(8)的长度,所述第二转杆(10)的底端呈分叉结构,所述第二转杆(10)的截面呈“Y”型结构,所述第二转杆(10)的顶端贴合与所述第一转杆(8)的两侧壁面。

8.根据权利要求1所述的一种适用于高硬度玻璃钻专用夹紧工装,其特征在于,所述内衬片(11)的数量为两个,每个所述内衬片(11)呈圆弧状结构;每个所述内衬片(11)的侧壁面一端设有第一防滑纹(11‑1),所述第一防滑纹(11‑1)呈横向设置;每个所述内衬片(11)的侧壁面一端设有第二防滑纹(11‑2),所述第二防滑纹(11‑2)呈纵向设置,所述第一防滑纹(11‑1)与所述第二防滑纹(11‑2)呈经纬设置。
