专利号: 2020230973951
申请人: 镇江金业工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

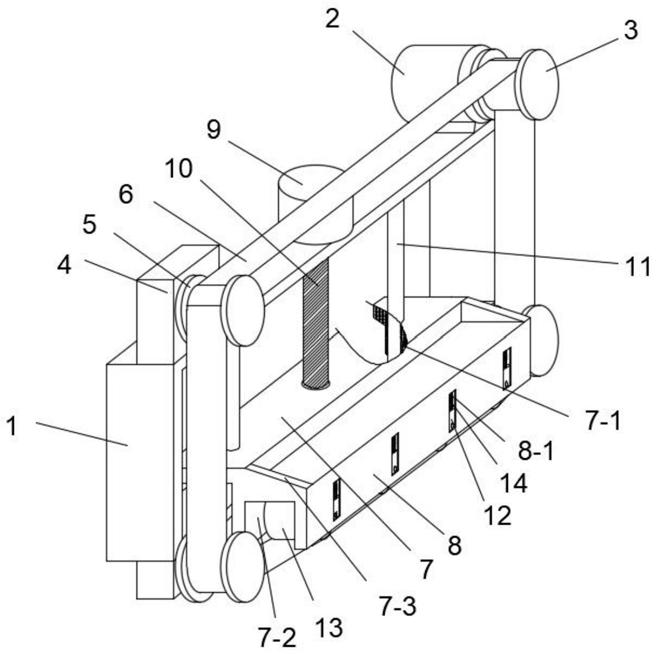

1.一种制备高硬度玻璃钻头专用磨削设备,其特征在于,包括磨削升降架(1)、磨削电机(2)、驱动滚轮(3)、定位板(4)、从动滚轮(5)、磨削带(6)、第一升降板(7)、第二升降板(8)、升降电机(9)、第一丝杆(10)、升降轴(11)、调节块(12)、调节滚轮(13)和调节弹簧(14),所述磨削升降架(1)呈矩形框架结构;所述磨削电机(2)设置于所述磨削升降架(1)的顶面一侧,所述磨削电机(2)通过紧固件与所述磨削升降架(1)的外顶面固定设置,所述驱动滚轮(3)设置于所述磨削升降架(1)的一侧,所述驱动滚轮(3)与所述磨削电机(2)呈同轴转动;所述定位板(4)分别设置于所述磨削升降架(1)的顶面一侧、磨削升降架(1)的底面两侧,一个所述定位板(4)与所述磨削升降架(1)的外顶面一侧垂直固定,两个所述定位板(4)与所述磨削升降架(1)的外底面两侧垂直固定;所述从动滚轮(5)设置于每个所述定位板(4)的一侧,每个所述从动滚轮(5)于对应所述定位板(4)的侧壁面通过转轴呈可转动设置;

所述磨削带(6)包裹于所述从动滚轮(5)和所述驱动滚轮(3)的外侧壁面;

所述第一升降板(7)设置于所述磨削升降架(1)的一侧,所述第一升降板(7)的顶面伸入所述磨削升降架(1)的内底面顶端,所述第一升降板(7)的内顶面两侧设有升降限位筒(7‑1),每侧所述升降限位筒(7‑1)与所述第一升降板(7)垂直贯通;所述第二升降板(8)设置于所述第一升降板(7)的一侧,所述第二升降板(8)与所述第一升降板(7)的侧壁面固定设置,呈一体式结构,所述第一升降板(7)与所述第二升降板(8)之间呈空槽状结构,形成滚轮安装槽(7‑2);所述升降电机(9)设置于所述磨削升降架(1)的顶面中心,所述升降电机(9)与所述磨削升降架(1)固定设置;所述第一丝杆(10)设置于所述磨削升降架(1)的内部,并呈纵向竖直设置,所述第一丝杆(10)贯穿所述第一升降板(7)的中心,并呈螺纹连接,所述第一丝杆(10)的顶端贯穿所述磨削升降架(1)并与所述升降电机(9)呈同轴转动;所述升降轴(11)设置于所述磨削升降架(1)的内部两端,并呈纵向竖直设置,两侧所述升降轴(11)对称设置于所述第一丝杆(10)的两侧,每侧所述升降轴(11)的端部与所述磨削升降架(1)的内壁面固定设置,每侧所述升降轴(11)贯穿所述第一升降板(7)的顶面,并贯穿对应所述升降限位筒(7‑1),实现所述第一升降板(7)与所述升降轴(11)呈纵向可滑动;所述第一升降板(7)和第二升降板(8)的侧壁面呈通孔状,形成调节孔(8‑1),所述调节孔(8‑1)于所述滚轮安装槽(7‑2)的两侧对称设置,每侧所述调节孔(8‑1)呈横向阵列设置,每个所述调节孔(8‑1)的侧壁周向呈凹槽状,形成调节孔槽(8‑2);所述调节块(12)设置于每侧所述调节孔(8‑1)内,且嵌入所述调节孔槽(8‑2)内,所述调节块(12)与所述调节孔槽(8‑2)呈纵向可滑动,两侧所述调节块(12)的顶端侧壁通过调节连接板(12‑1)实现连接;所述调节滚轮(13)横向阵列设置于所述滚轮安装槽(7‑2)内,每个所述调节滚轮(13)的两侧通过转轴与所述调节块(12)可转动设置;所述调节弹簧(14)设置于每个所述调节孔槽(8‑2)内,所述调节弹簧(14)的顶端与所述调节孔槽(8‑2)的顶面抵合,所述调节弹簧(14)的底端与所述调节块(12)的顶面固定。

2.根据权利要求1所述的一种制备高硬度玻璃钻头专用磨削设备,其特征在于,所述从动滚轮(5)的直径与所述驱动滚轮(3)的直径相适应,多个所述从动滚轮(5)与所述驱动滚轮(3)呈同侧设置,并设置于同一纵平面;多个所述从动滚轮(5)与所述驱动滚轮(3)呈四角设置。

3.根据权利要求1所述的一种制备高硬度玻璃钻头专用磨削设备,其特征在于,所述第一升降板(7)的长度短于所述磨削升降架(1)的长度,所述第一升降板(7)与所述磨削升降架(1)呈同向设置;所述第一升降板(7)的横截面呈倒“L”结构。

4.根据权利要求1所述的一种制备高硬度玻璃钻头专用磨削设备,其特征在于,所述第二升降板(8)的长度于所述第一升降板(7)的长度一致,且所述第二升降板(8)与所述第一升降板(7)呈同向设置;所述第二升降板(8)的横截面呈倒“L”结构,所述第二升降板(8)的高度小于所述第一升降板(7)的高度,所述第一升降板(7)与所述第二升降板(8)呈层台状设置,所述第二升降板(8)的顶面两端设有加固块(7‑3),呈对称设置,每侧所述加固块(7‑

3)与所述第二升降板(8)的顶面、第一升降板(7)的侧壁面固定设置。

5.根据权利要求1所述的一种制备高硬度玻璃钻头专用磨削设备,其特征在于,每个所述调节孔(8‑1)的截面呈矩形孔结构,每侧所述调节孔(8‑1)呈纵向设置,每个所述调节块(12)的宽度与两侧所述调节孔槽(8‑2)的间距相适应,每个所述调节块(12)的高度小于所述调节孔(8‑1)的高度。

6.根据权利要求1所述的一种制备高硬度玻璃钻头专用磨削设备,其特征在于,每个所述调节块(12)的顶端设有固定顶柱(12‑2),所述固定顶柱(12‑2)呈圆柱状结构,并与所述调节块(12)的顶面垂直固定,所述调节弹簧(14)的直径与所述固定顶柱(12‑2)的外径相适应,所述调节弹簧(14)的底端套合于所述固定顶柱(12‑2)的外壁面,实现所述调节块(12)与所述调节弹簧(14)固定。
