专利号: 2020231108969
申请人: 无锡商业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

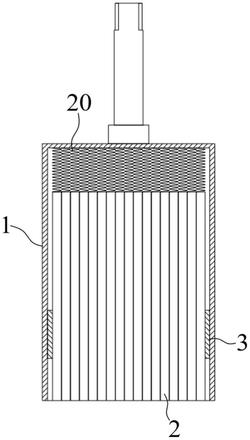

1.一种万用螺栓旋拧工装,其特征在于,包括:罩体,其为圆柱状,为一端开口的中空结构;

活动柱,其为柱状,活动柱有若干个,均平行于罩体轴向并活动布置于罩体中,活动柱一端面与罩体开口端端面平齐,另一端通过复位件与罩体内端部连接;

所述复位件为弹性件,活动柱沿轴向运动压缩复位件后,复位件提供活动柱复位的力;

所述活动柱为圆柱体,活动柱相互紧靠并排满罩体中空空间;

所述活动柱底部为磨砂段;

还包括连接杆和施力杆,连接杆沿罩体轴向设置,连接杆一端固定连接于罩体未开口端外侧中部位置;施力杆垂直于连接杆设置,施力杆中部开口与连接杆另一端配合连接。

2.根据权利要求1所述的一种万用螺栓旋拧工装,其特征在于:还包括限位环其固定于罩体开口端内壁,限位环外侧壁与罩体内壁固定连接,限位环内侧壁形状与罩体内最外侧活动柱的外沿形状相匹配。
