专利号: 2020231300018
申请人: 无锡市友通自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

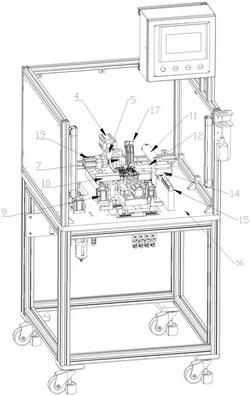

1.一种汽车引擎盖锁锁扣力检测设备,其特征在于:包括伺服电机、滑块、导轨、顶入气缸、连接块、拉力传感器、顶块、工件座、压紧气缸、压块、解锁机构;工作台上设置有工件座、导轨、伺服电机,伺服电机通过滚珠丝杠与滑块连接,滑块设置在导轨上,滑块上设置有顶入气缸、轨道,连接块设置在轨道上,顶入气缸与连接块连接,连接块上设置有拉力传感器、顶块,拉力传感器与顶块连接,顶块位于工作座旁;工件座旁的工作台上设置有压紧气缸、解锁机构,压紧气缸与压块连接,压块位于工件座上方;所述解锁机构包括解锁气缸、拨杆、解锁头、滑台、滑轨,解锁气缸、滑轨设置在工作台上,解锁气缸与滑台连接,滑台设置在滑轨上,滑台上设置有拨杆,拨杆末端设置有解锁头,解锁头位于工件座上方。

2.根据权利要求1所述的汽车引擎盖锁锁扣力检测设备,其特征在于:所述滑块上设置有定位气缸,定位气缸与定位块连接,定位块朝向连接块。
