专利号: 2020231366320
申请人: 李瑞婷
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

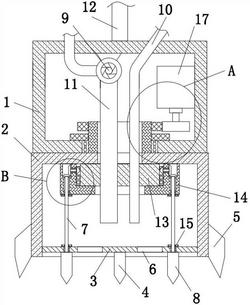

1.用于建筑基础工程的岩石垂直盾构钻头,包括上壳体(1)和下壳体(2),其特征在于,所述上壳体(1)顶部固定安装有伸缩拉杆(12),且上壳体(1)顶部连通进水管(10),且上壳体(1)的顶部内壁上固定安装有螺旋泵(9),螺旋泵(9)的进料口连通有泵管(11),所述下壳体(2)顶部固定能在有圆筒(20),圆筒(20)外侧固定套接有轴承(26)内圈,所述上壳体(1)固定套接在轴承(26)外圈的外侧,且圆筒(20)外侧固定套接有第一齿轮(18),所述上壳体(1)一侧内壁上固定安装有电机(17),电机(17)输出轴上固定连接有第二齿轮(19),第一齿轮(18)与第二齿轮(19)相啮合,且进水管(10)和泵管(11)的底端均通过圆筒(20)延伸至下壳体(2)的内部且进水管(10)和泵管(11)的外侧固定套接有同一个圆盘(13),圆盘(13)外侧转动套接有圆框(14),圆框(14)与下壳体(2)的顶部内壁固定连接,所述下壳体(2)两侧底部均固定安装有侧刀片(5),下壳体(2)的底部为开口设置,且下壳体(2)两侧内壁上固定连接有同一个连接板(3),连接板(3)底部固定安装有主钻头(4),且连接板(3)的底部开设有两个圆形孔和两个通孔(6),两个圆形孔内均转动安装有竖轴(7),竖轴(7)的底端固定安装有副钻头(8),竖轴(7)顶端固定安装有第一锥齿轮(21),所述圆框(14)两侧内壁上均开设有横向孔,两个横向孔内均转动安装有横轴(25),两个横轴(25)相互远离的一端均固定安装有第二锥齿轮(22),两个第一锥齿轮(21)分别与对应的第二锥齿轮(22)相啮合,横轴(25)的另一端固定安装有第三锥齿轮(23),所述圆盘(13)的外侧固定套接有第四锥齿轮(24),两个第三锥齿轮(23)与第四锥齿轮(24)相啮合。

2.根据权利要求1所述的用于建筑基础工程的岩石垂直盾构钻头,其特征在于,所述圆筒(20)的外侧固定套接有限位轴套(27),限位轴套(27)与上壳体(1)的底部内壁活动抵接。

3.根据权利要求1所述的用于建筑基础工程的岩石垂直盾构钻头,其特征在于,所述圆框(14)的底部两侧均开设有竖向孔,两个竖轴(7)分别与对应的竖向孔转动连接。

4.根据权利要求1所述的用于建筑基础工程的岩石垂直盾构钻头,其特征在于,所述竖轴(7)外侧固定套接有密封圈(16),密封圈(16)与圆框(14)的底部活动密封连接。

5.根据权利要求1所述的用于建筑基础工程的岩石垂直盾构钻头,其特征在于,所述下壳体(2)的顶部开设有连接孔,所述泵管(11)和进水管(10)通过连通孔延伸至下壳体(2)的内部。

6.根据权利要求1所述的用于建筑基础工程的岩石垂直盾构钻头,其特征在于,所述竖轴(7)外侧固定套接有限位圈(15),限位圈(15)与连接板(3)的顶部内壁活动抵接。
