专利号: 2020231461274
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-12-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

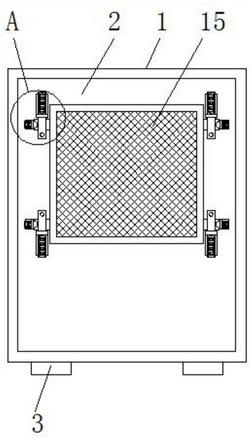

1.一种通讯机柜凸门的可拆卸防尘网,包括柜体(1),其特征在于:所述柜体(1)的前表面活动安装有凸门(2),所述凸门(2)前表面的靠顶部位置开设有网槽,所述凸门(2)的内部对应网槽两侧的靠顶部位置和靠底部位置均开设有安装槽(4),所述凸门(2)的内部对应上下开设的两个安装槽(4)相对的一侧均开设有限位槽(5),所述凸门(2)的内部对应上下开设的两侧安装槽(4)相背的一侧均开设有第一凹槽(6),所述凸门(2)的内部对应第一凹槽(6)的两侧均开设有第一滑槽(7),所述凸门(2)的内部对应左右开设的两个安装槽(4)相背的一侧均开设有第二凹槽(8),所述第二凹槽(8)的顶部和底部均开设有第二滑槽(9),所述第一凹槽(6)的内部设置有第一滑块(10),所述第一滑块(10)的两侧分别贯穿至两个第一滑槽(7)的内部并与第一滑槽(7)的内壁接触,两个第一滑块(10)相背的一侧均固定连接有第一复位弹簧(11),所述第一复位弹簧(11)远离第一滑块(10)的一侧与第一凹槽(6)的内壁固定连接,所述第二凹槽(8)的内部设置有第二滑块(13),所述第二滑块(13)的顶部和底部分别贯穿至两个第二滑槽(9)的内部并与第二滑槽(9)的内壁接触,两个第二滑块(13)相背的一侧均固定连接有第二复位弹簧(14),所述第二复位弹簧(14)远离第二滑块(13)的一侧与第二凹槽(8)的内壁固定连接,所述凸门(2)前表面的靠顶部位置设置有防尘网本体(15),所述防尘网本体(15)两侧的靠顶部位置和靠底部位置均固定连接有安装板(16),所述防尘网本体(15)的后侧贯穿至网槽的内部,所述安装板(16)的后侧贯穿至安装槽(4)的内部,所述安装板(16)的靠中心位置开设有通孔(17),所述安装板(16)远离防尘网本体(15)的一侧开设有弧形槽(18),两个第二滑块(13)相对的一侧均固定连接有弧形块(19),所述弧形块(19)的一侧贯穿至弧形槽(18)的内部并与弧形槽(18)的内壁接触,上下设置的两个第一滑块(10)相对的一侧均固定连接有限位板(20),所述限位板(20)远离第一滑块(10)的一侧依次贯穿通孔(17)和限位槽(5)并与限位槽(5)的内壁接触,所述限位板(20)的前表面开设有螺纹槽(21),所述安装板(16)的前表面固定连接有挡板(23)。

2.根据权利要求1所述的一种通讯机柜凸门的可拆卸防尘网,其特征在于:所述柜体(1)底部的靠两侧位置均焊接有焊接板(3)。

3.根据权利要求1所述的一种通讯机柜凸门的可拆卸防尘网,其特征在于:所述凸门(2)前表面的靠底部位置固定安装有门把手(12)。

4.根据权利要求1所述的一种通讯机柜凸门的可拆卸防尘网,其特征在于:所述第一滑块(10)的前表面固定连接有推块(22),所述推块(22)的前表面贯穿至凸门(2)的外部。

5.根据权利要求1所述的一种通讯机柜凸门的可拆卸防尘网,其特征在于:所述防尘网本体(15)两侧的靠中心位置均固定连接有握板(25)。

6.根据权利要求1所述的一种通讯机柜凸门的可拆卸防尘网,其特征在于:所述挡板(23)的前表面螺纹连接有固定螺栓(24),所述固定螺栓(24)的后侧贯穿至螺纹槽(21)的内部并与螺纹槽(21)螺纹连接。
