专利号: 202023152368X
申请人: 许家伟
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

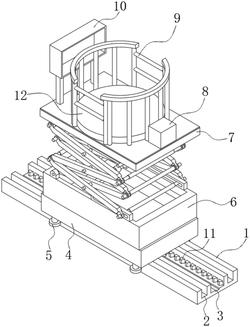

1.一种桥梁施工安全支撑托架,包括固定板(1)、底座(4)和剪式支架(6),其特征在于:所述固定板(1)的顶部对称开设有滑轨(2),所述底座(4)的底面对称安装有滑板(21),所述滑板(21)和所述滑轨(2)相配合滑动连接,所述固定板(1)一侧的内壁上固定安装有齿条(11),所述底座(4)的内侧设有移动机构(33),所述移动机构(33)包括电机b(25)和齿轮d(22),所述齿轮d(22)的数量为两个,驱动所述电机b(25),使得两个所述齿轮d(22)保持同向的圆周运动,沿着所述齿条(11)保持水平方向上的直线运动,所述剪式支架(6)的顶部固定安装有升降板(7),所述升降板(7)的内侧设有转动机构(19),所述转动机构(19)包括电机a(18)和站立板(12),驱动所述电机a(18)使得所述站立板(12)保持圆周运动。

2.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述移动机构(33)还包括转动杆(24)和安装杆(27),所述电机b(25)固定安装在所述底座(4)一侧的内壁上,且输出端固定安装有齿轮e(26),所述安装杆(27)轴接在所述底座(4)内侧底面的中轴处,所述安装杆(27)的外壁自上而下一次固定安装有齿轮f(28)、导轮a(29)和导轮b(30),所述齿轮f(28)与所述齿轮e(26)相啮合。

3.根据权利要求2所述的一种桥梁施工安全支撑托架,其特征在于,所述转动杆(24)的数量为两个,两个所述转动杆(24)对称轴接在所述底座(4)内侧的顶部,且底端贯穿并延伸至所述底座(4)的外侧,两个所述转动杆(24)相邻底面一侧的外壁上均固定安装有齿轮d(22),且两个所述转动杆(24)的外壁上分别固定安装有导轮a(29)和导轮b(30),两个所述导轮a(29)通过皮带a(31)相传动连接,两个所述导轮b(30)通过皮带b(32)相传动连接。

4.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述转动机构(19)还包括转动座(14)和轴杆(17),所述升降板(7)顶部一侧外壁的边缘处固定安装有安装架(8),所述电机a(18)固定安装在所述安装架(8)内,且输出端与轴杆(17)的一端相固定连接,所述轴杆(17)的另一端贯穿并延伸至所述升降板(7)的内侧,且轴接与所述升降板(7)内侧的底面上,所述轴杆(17)位于所述升降板(7)内侧的外壁上固定安装有齿轮c(16),所述转动座(14)轴接在所述升降板(7)内侧底面的中轴处,且外壁上固定安装有齿轮a(13),所述转动座(14)与所述轴杆(17)之间轴接有齿轮b(15),所述齿轮a(13)与所述齿轮b(15)相啮合,所述齿轮b(15)与所述齿轮c(16)相啮合,所述转动座(14)的顶端贯穿并延伸到所述升降板(7)的外侧,且与所述站立板(12)相固定连接。

5.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述升降板(7)相邻所述站立板(12)顶部两侧的外壁上均固定安装有安全栏(9),且顶部一侧的外壁上固定安装有工具架(10)。

6.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述底座(4)的底面对称开设有移动槽(20),所述移动槽(20)的数量为四个,四个所述移动槽(20)的顶部均固定安装有液压杆(34),四个所述液压杆(34)的输出端固定安装有支撑杆(5),四个所述支撑杆(5)相邻顶部一侧的外壁滑动连接于所述移动槽(20)的内壁上。

7.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述固定板(1)的底面开设有滑槽(3),两个所述齿轮d(22)的底面均轴接有支撑块(23),两个所述支撑块(23)均滑动连接于所述滑槽(3)内。

8.根据权利要求1所述的一种桥梁施工安全支撑托架,其特征在于,所述剪式支架(6)固定安装在所述底座(4)的顶部,且顶部固定安装有升降板(7)。
