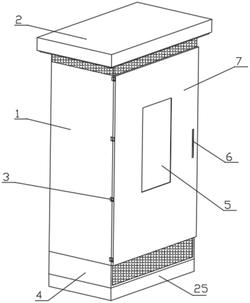

1.一种具有除尘和散热结构的配电柜，包括壳体(1)，其特征在于：所述壳体(1)顶端设置有第二滤板(15)，所述第二滤板(15)顶端设置有顶盖(2)，所述顶盖(2)底端第二滤板(15)外部设置有挡水板(24)，所述壳体(1)一侧设置有门框(20)，所述门框(20)一侧设置有第一连接块(21)，所述第一连接块(21)一端设置有第一隔水板(13)，所述第一连接块(21)一侧设置有第一过水槽(14)，所述壳体(1)通过合页(3)与门挡(7)转动连接，所述门挡(7)中部开设有透明板(5)，所述门挡(7)一侧表面设置有把手(6)，所述门挡(7)另一侧设置有第二连接块(22)，所述第二连接块(22)顶端开设有第二过水槽(17)，所述第二连接块(22)表面开设有排水孔(16)，所述第二连接块(22)一端固定连接有第二隔水板(18)，所述壳体(1)底端设置有底座(4)，所述底座(4)一侧设置有第一滤板(8)，所述第一滤板(8)一侧设置有鼓风机(9)，所述鼓风机(9)一侧设置有电机棒，所述底座(4)表面设置有集尘板(11)，所述壳体(1)内壁设置有排线架(19)，所述壳体(1)另一侧开设有接线孔(12)，所述接线孔(12)贯穿壳体(1)，所述门框(20)底端设置有支板(23),所述底座(4)底端固定连接有支架(25)。

2.根据权利要求1所述的一种具有除尘和散热结构的配电柜，其特征在于：所述支板(23)底端一侧固定连接有第一滤板(8)，所述支板(23)中部固定连接有鼓风机(9)，所述支板(23)底端另一侧固定连接有电极棒(10)。

3.根据权利要求1所述的一种具有除尘和散热结构的配电柜，其特征在于：所述门挡(7)一侧四边均设置有第二连接块(22)。

4.根据权利要求1所述的一种具有除尘和散热结构的配电柜，其特征在于：所述门框(20)四周均固定连接有第一连接块(21)。

5.根据权利要求2所述的一种具有除尘和散热结构的配电柜，其特征在于：所述电极棒(10)的数量为4‑6个，且均布在支板(23)底端另一侧。
