专利号: 202023181571X
申请人: 林宝文
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

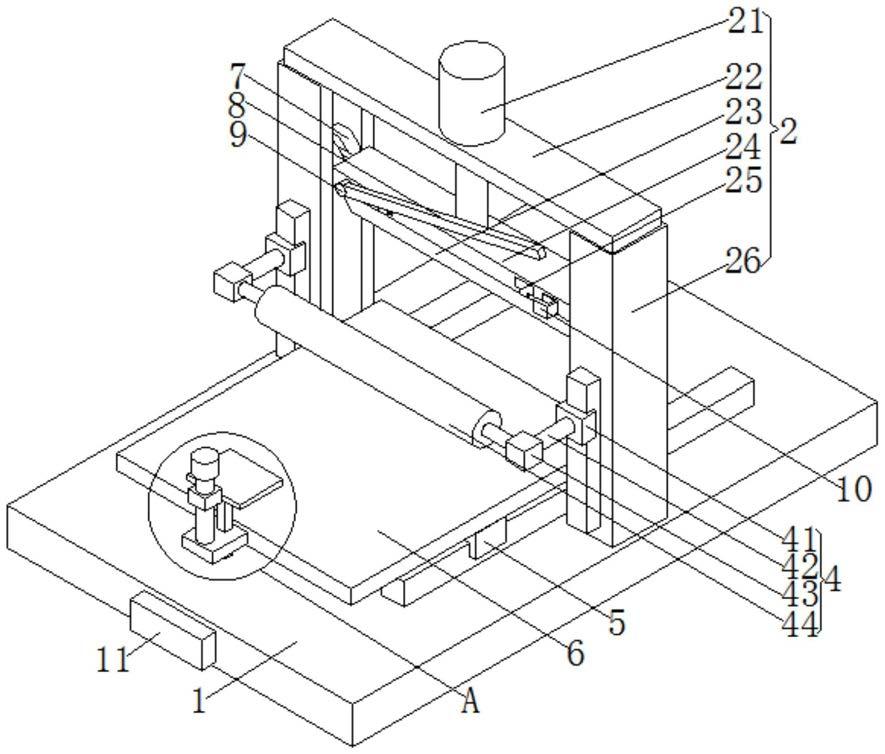

1.一种箱包加工生产用裁断机,其特征在于:包括底板(1)、裁断单元(2)、固定单元(3)、第二直线电机(5)和放料板(6);

底板(1):所述底板(1)顶端的中部设有两个前后对应的第二直线电机(5),两个第二直线电机(5)动子座的顶端分别与放料板(6)底端的前后两侧连接,所述放料板(6)的左侧面设有固定单元(3);

裁断单元(2):所述裁断单元(2)包含电动伸缩杆(21)、固定板(22)、切刀(23)、安装座(24)、T型块(25)和支撑架(26),所述支撑架(26)有两个且分别设在底板(1)顶端的前后两侧,两个支撑架(26)的顶端分别与固定板(22)底端的两侧连接,所述固定板(22)的底端中部设有电动伸缩杆(21),所述电动伸缩杆(21)的底端与安装座(24)顶端的中部连接,所述安装座(24)左侧面的前后两端均设有T型槽,T型槽与T型块(25)相配合,两个T型块(25)的底端设有切刀(23),所述支撑架(26)的左侧面设有清洁单元(4);

其中,还包括控制开关组(11),所述控制开关组(11)设在底板(1)的左侧面,所述第二直线电机(5)和电动伸缩杆(21)的输入端电连接控制开关组(11)的输出端,所述控制开关组(11)的输入端电连接外部电源的输出端。

2.根据权利要求1所述的一种箱包加工生产用裁断机,其特征在于:所述固定单元(3)包含转轮(31)、丝杠(32)、活动块(33)、压板(34)、滑杆(35)和连接板(36),所述连接板(36)设在放料板(6)的左侧面,所述连接板(36)顶端的左侧转动连接有丝杠(32),所述丝杠(32)的顶端设有转轮(31),所述活动块(33)侧面的螺孔与丝杠(32)螺纹连接,所述活动块(33)的右侧面设有压板(34),所述压板(34)的底端设有滑杆(35),所述滑杆(35)与连接板(36)顶端右侧的滑孔滑动连接。

3.根据权利要求1所述的一种箱包加工生产用裁断机,其特征在于:所述清洁单元(4)包含第一直线电机(41)、固定杆(42)、安装块(43)和清洁辊(44),所述第一直线电机(41)有两个且分别设在两个支撑架(26)的左侧面,两个第一直线电机(41)动子座的左侧面均设有固定杆(42),所述固定杆(42)的左端固定连接有安装块(43),所述清洁辊(44)的两端通过轴转动连接在两个安装块(43)的内侧面,所述第一直线电机(41)的输入端电连接控制开关组(11)的输出端。

4.根据权利要求1所述的一种箱包加工生产用裁断机,其特征在于:还包括滑轮(7),所述滑轮(7)有两个且分别设在安装座(24)的前后两端,两个滑轮(7)分别与两个支撑架(26)内侧面的滑槽滑动连接。

5.根据权利要求1所述的一种箱包加工生产用裁断机,其特征在于:还包括卡杆(8)、转轴(9)和支撑块(10),所述转轴(9)转动连接在安装座(24)左侧面的后端,所述转轴(9)的外侧设有卡杆(8),所述支撑块(10)设在安装座(24)左侧面的前端,所述支撑块(10)顶端的卡槽与卡杆(8)相卡接。
