专利号: 2020231850639
申请人: 江苏耐斯德阀门有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

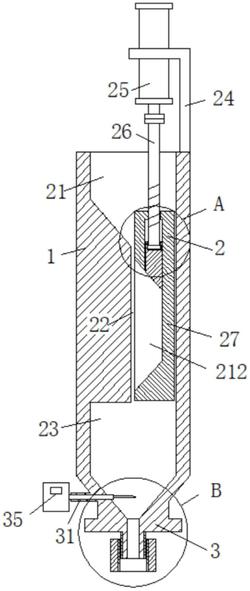

1.一种半连续阀门铸件缺陷倾向预测装置,包括箱体(1),其特征在于,所述箱体(1)的内部设置有定量添加机构(2),所述箱体(1)的底部设置有预测机构(3),所述定量添加机构(2)包括预进槽(21),所述预进槽(21)开设在箱体(1)内部的顶端表面,所述箱体(1)的内部中心处开设有滑槽(22),所述箱体(1)的内部的底端开设有漏斗槽(23),所述箱体(1)的上表面一端固定连接有固定杆(24),所述固定杆(24)的顶端固定连接有气缸(25),所述气缸(25)的输出端通过螺栓固定连接有螺纹杆(26),所述滑槽(22)的内部滑动连接有滑块(27),所述滑块(27)的顶端表面开设有螺纹槽(28),所述滑块(27)的侧表面开设有转运槽(212),所述滑块(27)的内部上端开设有内槽(29),所述滑块(27)的内部滑动连接有滑动条(210),所述滑动条(210)的顶端表面开设有转槽(211),所述预测机构(3)包括固定管(31),所述固定管(31)固定连接在箱体(1)底部的一侧表面,所述箱体(1)底部一侧的表面开设有通孔(32),所述通孔(32)与固定管(31)和漏斗槽(23)均连通,所述固定管(31)和通孔(32)中固定插接有同一个探头(33),所述探头(33)远离漏斗槽(23)的一端固定连接有热电偶温度计(34),所述箱体(1)的底端表面固定连接有支撑板(38),所述箱体(1)的底端中心处固定连通有出液口(35),所述出液口(35)的外表面开设有外螺纹(36),所述出液口(35)的外表面套接有螺纹套筒(37)。

2.根据权利要求1所述的一种半连续阀门铸件缺陷倾向预测装置,其特征在于:所述滑槽(22)的上端与预进槽(21)相连通,所述滑槽(22)的底端与漏斗槽(23)相连通,所述内槽(29)的顶端与底端分别与螺纹槽(28)和转运槽(212)相连通。

3.根据权利要求1所述的一种半连续阀门铸件缺陷倾向预测装置,其特征在于:所述螺纹杆(26)的外表面螺纹与螺纹槽(28)相匹配设置,所述螺纹杆(26)的底端与转槽(211)转动连接。

4.根据权利要求1所述的一种半连续阀门铸件缺陷倾向预测装置,其特征在于:所述外螺纹(36)与螺纹套筒(37)对应设置。
