专利号: 2020232120614
申请人: 太仓市金芸金属有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

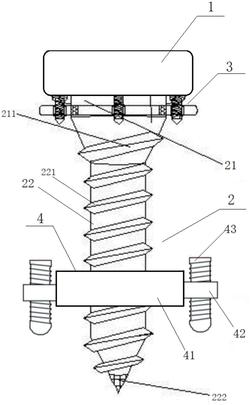

1.一种十字槽盘头自攻螺丝,其特征在于,包括自攻螺丝帽(1)、螺丝杆(2)、紧固装置(3)、稳定装置(4),所述紧固装置(3)包括固定块(31)、螺丝垫片(32)、弹簧(33)、弹簧固定器(34)、螺丝垫片卡轴(35)、卡套(36),所述稳定装置(4)包括稳定板(41)、支撑块(42)、稳定螺杆(43);所述自攻螺丝帽(1)的上端面设置有盘头十字槽(11),所述自攻螺丝帽(1)的下端面与螺丝杆(2)的上端固定连接;所述自攻螺丝帽(1)的下端面还固定设置有固定块(31),所述固定块(31)的数量为4个,4个所述固定块(31)均匀布置在自攻螺丝帽(1)下端面位于螺丝杆(2)外侧的外圆环上;所述螺丝垫片(32)固定套接在螺丝杆(2)上端外壁,所述弹簧(33)固定连接固定块(31)的下端外壁,所述弹簧固定器(34)固定连接在弹簧(33)的下端外壁,所述弹簧固定器(34)的底部设置有固定尖尾(341);所述螺丝垫片卡轴(35)设置有两组并且固定在螺丝垫片(32)上,所述卡套(36)固定套接在弹簧(33)的外壁;所述螺丝杆(2)下部外表面通过螺纹旋合连接有稳定板(41),所述稳定板(41)的两侧均固定连接有支撑块(42),所述支撑块(42)的底部通过螺纹旋合连接有稳定螺杆(43)。

2.根据权利要求1所述的十字槽盘头自攻螺丝,其特征在于,所述螺丝杆(2)包括上部螺丝杆(21)、下部螺丝杆(22);所述自攻螺丝帽(1)的下端面与上部螺丝杆(21)的上端面固定连接,所述螺丝垫片(32)固定套接在上部螺丝杆(21)的外壁上;所述上部螺丝杆(21)的下端面与下部螺丝杆(22)的上端面固定连,所述下部螺丝杆(22)的下部外表面通过螺纹旋合连接有稳定板(41)。

3.根据权利要求2所述的十字槽盘头自攻螺丝,其特征在于,所述上部螺丝杆(21)的外表面设置有上部螺纹(211),所述下部螺丝杆(22)的外表面设置有下部螺纹(221)。

4.根据权利要求3所述的十字槽盘头自攻螺丝,其特征在于,所述上部螺纹(211)的螺纹直径大于下部螺纹(221)的螺纹直径。

5.根据权利要求2所述的十字槽盘头自攻螺丝,其特征在于,所述螺丝垫片卡轴(35)固定套接在上部螺丝杆(21)的外壁上,所述卡套(36)的数量为4个并且固定设置在螺丝垫片(32)的外壁上。

6.根据权利要求2所述的十字槽盘头自攻螺丝,其特征在于,所述下部螺丝杆(22)的底部设置有自攻钉尖尾(222)。

7.根据权利要求1所述的十字槽盘头自攻螺丝,其特征在于,所述自攻螺丝帽(1)、螺丝杆(2)、紧固装置(3)、稳定装置(4)外表面均设置有电镀施加的防腐蚀涂层。
