专利号: 2020232122696
申请人: 河北巨思能环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

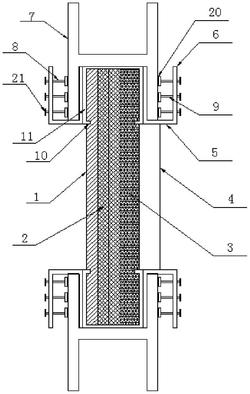

1.一种高效顶部降噪声屏障,其特征在于,包括:顶端降噪组件和用于安装所述顶端降噪组件的安装机构;

所述顶端降噪组件包括:依次设置的吸声背板(1)、至少一个复合吸声板(2)、吸声面板(3)以及顶端降噪部(4);所述吸声背板(1)远离所述复合吸声板(2)的一侧和所述吸声面板(3)靠近所述顶端降噪部(4)的一侧均开设有容纳槽(14);

所述安装机构包括:安装主体(5)和能够在所述安装主体(5)上自由滑动的滑槽组件;

所述安装主体(5)的两侧设置有平行设置的挡板(6),且所述挡板(6)与所述安装主体(5)之间能够容纳H型钢立柱(7)的侧板;所述挡板(6)上螺纹连接有多个调节杆(8);所述调节杆(8)靠近所述安装主体的一端设置有压紧板(9);所述安装主体(5)的侧壁开设有卡槽(10);

所述滑槽组件包括:用于固定所述顶端降噪组件的滑槽主体(11)和设置在滑槽主体(11)底壁与侧壁之间的弹性元件(12);所述滑槽主体(11)的边沿设置有限位部(13),且其能够伸入所述容纳槽(14)内。

2.根据权利要求1所述的一种高效顶部降噪声屏障,其特征在于,还包括:两个对称设置在所述滑槽主体(11)的侧壁的卡接组件。

3.根据权利要求2所述的一种高效顶部降噪声屏障,其特征在于,所述卡接组件包括:开设在所述滑槽主体(11)的侧壁的容纳通道(15)和容留槽(16);所述容纳通道(15)一侧和所述容留槽(16)连通,且其另一侧连通至所述滑槽主体(11)的侧壁顶部;所述容留槽(16)内设置有卡接块(17);所述滑槽主体(11)的侧壁顶部设置有控制块(18);所述控制块(18)与所述卡接块(17)之间设置有弹性连接绳(19),且其置于所述容纳通道(15)内。

4.根据权利要求3所述的一种高效顶部降噪声屏障,其特征在于,所述容留槽(16)的体积等于所述卡槽(10)的体积。

5.根据权利要求1所述的一种高效顶部降噪声屏障,其特征在于,所述顶端降噪部(4)的长度小于所述吸声面板(3)的长度。

6.根据权利要求1所述的一种高效顶部降噪声屏障,其特征在于,所述压紧板(9)的表面设置有橡胶垫(20)。

7.根据权利要求1所述的一种高效顶部降噪声屏障,其特征在于,所述调节杆(8)的自由端设置有把手(21)。
