专利号: 2020232263444
申请人: 浙江同济科技职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

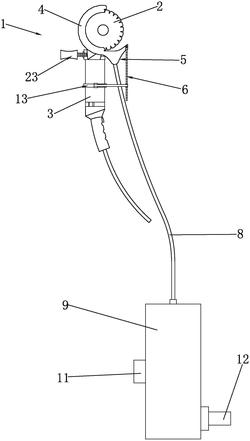

1.手持式防尘瓷砖切割机,包括机体,所述机体包括切割部与手持部,所述切割部设于所述手持部的头部,其特征在于:所述切割部的外侧转动连接有防尘罩,所述防尘罩的底部设有粉尘收集组件,所述粉尘收集组件用于收集所述切割部切削后产生的粉尘,所述粉尘收集组件与所述手持部之间连接有加固组件。

2.根据权利要求1所述的手持式防尘瓷砖切割机,其特征在于:所述粉尘收集组件包括收集斗、输送管与收集箱,所述收集斗固定连接在所述防尘罩的底部,所述收集斗靠近所述切割部的一端设有开口,所述开口于所述切割部相匹配,所述输送管的一端与所述收集斗的另一端固定连接,所述输送管与所述开口相连通,所述输送管的另一端与所述收集箱连接。

3.根据权利要求2所述的手持式防尘瓷砖切割机,其特征在于:所述收集箱的顶部设有注水口,所述收集箱的底部设有排放管,所述注水口用于将水注入到所述收集箱内与粉尘混合,再通过所述排放管排出混合有粉尘的水。

4.根据权利要求2所述的手持式防尘瓷砖切割机,其特征在于:所述加固组件包括升降件与连接螺杆,所述收集斗底部转动连接有转动块,所述连接螺杆固定连接在所述转动块靠近所手持部的一侧,所述升降件的顶端固定连接在所述手持部上,所述升降件的底端活动连接在所述连接螺杆上,所述连接螺杆的两端均设有连接螺母,所述连接螺母拧紧在所述升降件的两侧。

5.根据权利要求4所述的手持式防尘瓷砖切割机,其特征在于:所述升降件包括固定座、滑块与升降调节杆,所述固定座固定连接在所述手持部上,所述固定座设有滑槽,所述滑块滑动连接在所述滑槽上,所述升降调节杆的顶部与所述滑块固定连接,所述升降调节杆的底部活动连接在所述连接螺杆上。

6.根据权利要求1所述的手持式防尘瓷砖切割机,其特征在于:所述手持部上固定连接有弧形调节架,所述弧形调节架设有调节槽,所述调节槽内活动连接有把手,所述把手包括限位块、螺纹连杆与握柄,所述螺纹连杆的一端与所述握柄固定连接,所述螺纹连杆的另一端与所述限位块固定连接,所述限位块位于所述调节槽内,所述螺纹连杆穿过所述调节槽,所述螺纹连杆上螺纹连接有紧固螺母,所述紧固螺母拧紧在所述弧形调节架的一侧,所述弧形调节架位于所述紧固螺母与所述限位块之间。
