专利号: 2020232282394
申请人: 广州富玛医药科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

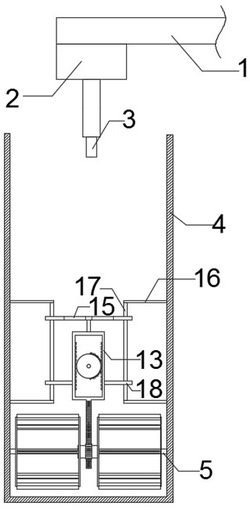

1.一种尿液分析装置,包括分析装置支架(1)、伸缩气缸(2)、分析探头(3)、分析仓(4)以及分析装置;所述分析装置的外侧设置有多个分析装置支架(1);多个所述分析装置支架(1)的一端均设有伸缩气缸(2),且伸缩气缸(2)的伸缩端固定有用于对尿液进行分析的分析探头(3);所述分析探头(3)的下方设有用于放置尿液的分析仓(4);

其特征在于,还包括用于对分析仓(4)内部尿液进行分散的分散机构;所述分散机构包括第一转轴(5)、连接杆(6)、连接环(7)、分散杆(8)以及齿轮(10);所述齿轮(10)两侧对称固定有第一转轴(5),且两个第一转轴(5)均转动设置在分析仓(4)的内壁上;两个所述第一转轴(5)的两端均对称固定有多个连接杆(6);位于一侧的多个所述连接杆(6)固定在连接环(7)上;所述第一转轴(5)的两个连接环(7)之间通过多个对称布设的分散杆(8)固定;所述分析仓(4)内还设置有带动齿轮(10)转动的推动机构。

2.根据权利要求1所述的尿液分析装置,其特征在于,所述推动机构包括推动电机

(11)、第二转轴(12)、推动板(13)、齿杆(14)以及不完全齿轮(19);所述分析仓(4)的外侧固定有推动电机(11),且推动电机(11)的转动端转动穿过分析仓(4)的侧壁,并与转动设置在分析仓(4)内的第二转轴(12)的一端相连;所述第二转轴(12)上固定有不完全齿轮(19),且不完全齿轮(19)转动设置在推动板(13)内;所述推动板(13)的内部两侧均设有齿条,且不完全齿轮(19)一端的齿牙与推动板(13)一侧的齿条接触时,不完全齿轮(19)另一端的齿牙与推动板(13)另一侧的齿条刚好分离;所述推动板(13)的下端固定有齿杆(14),且齿杆(14)与齿轮(10)相啮合。

3.根据权利要求2所述的尿液分析装置,其特征在于,所述推动板(13)的上端固定有用于对尿液进行分散的上分散板(15)。

4.根据权利要求2所述的尿液分析装置,其特征在于,所述分析仓(4)的内壁上下端对称固定有多个横向定位杆(16),且沿竖直方向上的两个相邻横向定位杆(16)之间固定有纵向定位杆(17);所述纵向定位杆(17)分别与上分散板(15)和限位板(18)的外侧相配合,且上分散板(15)和限位板(18)滑动设置在纵向定位杆(17)上;所述限位板(18)固定在推动板(13)的外侧。

5.根据权利要求1所述的尿液分析装置,其特征在于,所述分散杆(8)上设有便于对尿液进行分散的分散板(9)。
