专利号: 2020232286357
申请人: 苏州卓煊环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

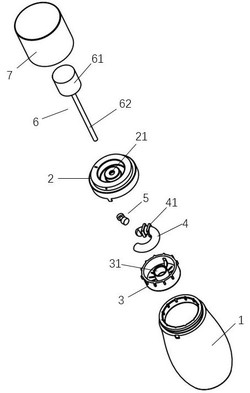

摘要:

权利要求书:

1.一种消毒液喷雾瓶,包括瓶体,所述瓶体的上端设有瓶口,其特征在于,所述消毒液喷雾瓶还包括设置于所述瓶口内的分隔框、设置于所述瓶口上且与所述瓶口螺纹连接的遮盖框、设置于所述分隔框与所述遮盖框之间且与所述分隔框固定连接的存储框、设置于所述分隔框与所述遮盖框之间且与所述遮盖框固定连接的堵塞结构及设置于所述遮盖框与分隔框上的喷雾结构,所述分隔框的下表面设有若干出液孔,所述存储框沿周向延伸,所述存储框周向的一端设有开口,所述堵塞结构包括用于堵塞所述存储框的开口的堵塞块,且当所述遮盖框在所述瓶口旋紧时,所述堵塞块堵塞所述开口。

2.如权利要求1所述的消毒液喷雾瓶,其特征在于:所述遮盖框轴向上靠近所述分隔框的端面上设有卡扣架,所述堵塞结构包括周向延伸设置的连接杆,所述连接杆与所述卡扣架卡扣固定连接,所述连接杆的一端与所述堵塞块固定连接。

3.如权利要求2所述的消毒液喷雾瓶,其特征在于:所述瓶口的内圆周面设有第二凹槽,所述分隔框的外圆周面上设有定位块,所述定位块收容于所述第二凹槽内。

4.如权利要求3所述的消毒液喷雾瓶,其特征在于:所述分隔框内设有限定部,所述存储框上相对开口的另一端设有两个相对的卡扣板,两个所述卡扣板沿周向卡扣在所述限定部的两侧。

5.如权利要求4所述的消毒液喷雾瓶,其特征在于:所述分隔框的中心设有第一通孔,所述遮盖框的中心设有第二通孔,所述喷雾结构包括喷头及与所述喷头连接的管道,所述喷头固定于所述遮盖框背离所述分隔框的轴向端面上,所述管道穿过所述第一通孔及第二通孔且延伸至所述瓶体内。

6.如权利要求5所述的消毒液喷雾瓶,其特征在于:所述遮盖框靠近所述瓶体的轴向端面上设有卡扣块,所述瓶口的外圆周面上设有第一凹槽,当所述遮盖框在瓶口旋紧时,所述卡扣块收容于所述第一凹槽内。

7.如权利要求5所述的消毒液喷雾瓶,其特征在于:所述堵塞结构还包括设置限定块,所述限定块与所述连接杆的另一端固定连接。

8.如权利要求7所述的消毒液喷雾瓶,其特征在于:所述限定块与所述堵塞块分别在周向上处于所述卡扣架的两侧。

9.如权利要求8所述的消毒液喷雾瓶,其特征在于:所述出液孔设有若干个且沿周向分布,所述出液孔沿径向延伸设置。

10.如权利要求9所述的消毒液喷雾瓶,其特征在于:所述分隔框内还设有连接框,所述连接框的下端对准所述第一通孔且与所述分隔框的内腔底面固定连接,所述连接框的上端正对所述第二通孔。
