专利号: 2020232613984
申请人: 青岛方圆成混凝土有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

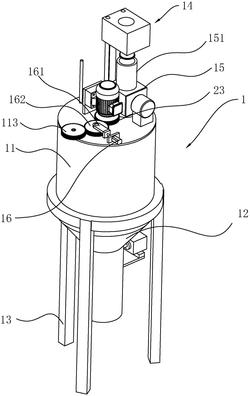

1.一种易于清理的搅拌筒的混凝土搅拌站,包括一竖直设置的搅拌筒本体(1),其特征在于:搅拌筒本体(1)内设置有一能够转动的转轴(2),转轴(2)的周面固接有搅拌杆(21),所述搅拌筒本体(1)内沿搅拌筒本体(1)轴线方向滑移连接有一圆环(3),圆环(3)的内部开设有空腔(31),所述圆环(3)的上端固接有一与空腔(31)连通的进水管(32),所述进水管(32)延伸至搅拌筒本体(1)的上端,所述圆环(3)的内周面开设有多个出水孔一(33),所述圆环(3)的外周面开设有多个出水孔二(34),所述出水孔一(33)和出水孔二(34)均与空腔(31)连通,所述搅拌筒本体(1)内转动连接有一螺杆(112),所述螺杆(112)螺纹连接于所述圆环(3)。

2.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述转轴(2)的上端延伸至搅拌筒本体(1)的上端,所述转轴(2)的上端固接有一齿轮一(23),所述螺杆(112)的上端延伸至搅拌筒本体(1)的上端且固接有齿轮二(113),所述搅拌筒本体(1)的上端转动连接有一能够同时啮合于齿轮一(23)和齿轮二(113)的齿轮三(162)。

3.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述搅拌筒本体(1)的上端固接有一驱动缸(16),驱动缸(16)的伸缩杆朝向齿轮三(162)设置且固接于齿轮三(162)。

4.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述搅拌筒本体(1)的上端固接有与搅拌筒本体(1)连通的关风机(15),所述关风机(15)的上端固接有一进料管(151)。

5.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述搅拌筒本体(1)的上端固接有一伺服电机一(22),所述伺服电机一(22)的输出轴固接于所述转轴(2)。

6.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述进水管(32)为柔性材质的进水管(32)。

7.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述搅拌筒本体(1)内固接有一导向杆(111),导向杆(111)的轴线方向与转轴(2)的轴线方向相同,所述导向杆(111)穿设于所述圆环(3)。

8.根据权利要求1所述的一种易于清理的搅拌筒的混凝土搅拌站,其特征在于:所述搅拌筒本体(1)包括圆柱部(11)以及固接于圆柱部(11)下端的倒锥部(12),所述倒锥部(12)的下端敞口设置,所述倒锥部(12)的下端固接有一下料管(4),所述下料管(4)的中部转动连接有一连接轴(41),所述下料管(4)内设置有一能够封闭下料管(4)的封板(42),所述封板(42)的中部固接于连接轴(41),所述下料管(4)的一侧固接有伺服电机二(43),所述伺服电机二(43)的输出轴固接于所述连接轴(41)。
