专利号: 2020232664384
申请人: 安徽科凌埃尔环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

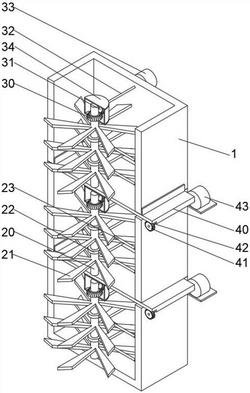

1.一种用于厨余处理的三段式推流搅拌仓,包括三个竖直等间距排列的搅拌仓(1),每个所述搅拌仓(1)内部均设有搅拌机构(2),每个所述搅拌机构(2)均通过传动机构(3)带动旋转,且相邻两个搅拌仓(1)之间设有封口机构(4),其特征在于:所述搅拌机构(2)包括位于搅拌仓(1)内部的搅拌轴(20),所述搅拌轴(20)上固定安装有若干搅拌叶(21),且搅拌轴(20)上套设有上下两个支撑环(22),所述支撑环(22)和搅拌轴(20)之间通过轴承连接,轴承的内圈固定在搅拌轴(20)上,轴承的外圈固定在支撑环(22)上,每个支撑环(22)均通过固定在其上的支撑杆(23)固定在搅拌仓(1)的仓壁上。

2.如权利要求1所述的用于厨余处理的三段式推流搅拌仓,其特征在于:相邻两个所述搅拌仓(1)之间通过两个支撑条(10)支撑隔开,两个支撑条(10)之间形成封板穿孔(11),且相邻两个搅拌仓(1)之间正对封板穿孔(11)的位置固定有挡板(12),所述挡板(12)和上下两个搅拌仓(1)之间形成对接槽(13)。

3.如权利要求1所述的用于厨余处理的三段式推流搅拌仓,其特征在于:所述传动机构(3)包括固定在搅拌轴(20)上的横向锥形齿轮(30),所述横向锥形齿轮(30)的一侧设有与之啮合的竖向锥形齿轮(31),所述竖向锥形齿轮(31)上固定有第一连接轴(32),所述第一连接轴(32)的末端穿过搅拌仓(1)并和第一驱动电机(33)的输出轴固定连接,所述第一驱动电机(33)通过螺丝固定在搅拌仓(1)上。

4.如权利要求3所述的用于厨余处理的三段式推流搅拌仓,其特征在于:所述横向锥形齿轮(30)和竖向锥形齿轮(31)的外围设有防护罩(34),防护罩(34)通过轴承连接在搅拌轴(20)上。

5.如权利要求1所述的用于厨余处理的三段式推流搅拌仓,其特征在于:所述封口机构(4)包括从封板穿孔(11)中穿过的封板(40),所述封板(40)的底面中间位置设有凸齿槽(400),所述凸齿槽(400)的表面一体成型有若干呈线性等间距排列的凸齿(401),所述封板(40)的下方设有齿轮(41),所述齿轮(41)和凸齿(401)之间相互啮合,且齿轮(41)上固定连接有第二连接轴(42),所述第二连接轴(42)和固定于搅拌仓(1)上的第二驱动电机(43)的输出轴固定连接。

6.如权利要求5所述的用于厨余处理的三段式推流搅拌仓,其特征在于:所述封板(40)的顶面设有相互平行的第一密封板(402)和第二密封板(403),所述第一密封板(402)位于搅拌仓(1)内部,第二密封板(403)位于搅拌仓(1)外部,且在第一密封板(402)完全插入搅拌仓(1)时,第一密封板(402)紧密贴合在搅拌仓(1)的内壁并堵住对接槽(13),第二密封板(403)紧密贴合在搅拌仓(1)的外壁并堵住封板穿孔(11)。
