专利号: 2020233064132
申请人: 扬州三水水务设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

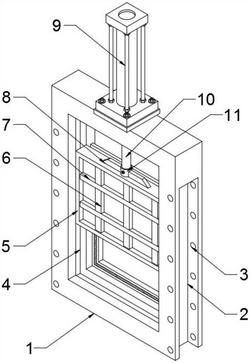

1.一种不锈钢滤池气动闸板阀,包括阀体(1)、闸板(5)、气缸(9)以及矩形密封板(14),其特征在于:所述阀体(1)两侧均开设有安装槽(2),所述安装槽(2)内部的前后两端均设有安装孔(3),所述阀体(1)内部两侧均设有滑槽(4),所述阀体(1)内设有闸板(5),所述闸板(5)上设有多组交错设置的纵向加强筋(6)和横向加强筋(7),所述闸板(5)两侧均设有滚轮连接座(12),所述滚轮连接座(12)内设有滚轮(13),所述闸板(5)后方设有移动板(17),所述移动板(17)基面安装有四个呈矩形分布的伸缩杆(18),所述闸板(5)背部开设有四个与伸缩杆(18)位置相对应的凹槽(19),所述凹槽(19)的开口端安装有限位环(21),所述伸缩杆(18)远离移动板(17)的一端穿过限位环(21)位于凹槽(19)内固定连接有限位块(20),所述移动板(17)与闸板(5)之间设有弹簧(22),所述闸板(5)顶部设有连接板(8),所述阀体(1)顶部安装有气缸(9),所述气缸(9)底部设有贯穿阀体(1)的气缸推杆(10),所述气缸推杆(10)底端固定连接有连接头(11),所述阀体(1)背部下端设有矩形密封板(14),所述矩形密封板(14)靠近移动板(17)的一侧开设有密封槽(15),所述密封槽(15)内设有橡胶密封条(16)。

2.根据权利要求1所述的一种不锈钢滤池气动闸板阀,其特征在于:所述阀体(1)、闸板(5)和移动板(17)均采用不锈钢材质,且外表面设有铁氟龙涂层。

3.根据权利要求1所述的一种不锈钢滤池气动闸板阀,其特征在于:所述气缸(9)与阀体(1)通过螺栓固定连接,所述连接板(8)与闸板(5)一体成型,所述连接头(11)与连接板(8)通过螺栓固定连接。

4.根据权利要求1所述的一种不锈钢滤池气动闸板阀,其特征在于:所述滚轮连接座(12)等距离设有多组,所述滚轮连接座(12)与闸板(5)通过螺栓固定连接,所述滚轮(13)与滚轮连接座(12)通过转轴转动连接,所述滚轮(13)与滑槽(4)的内壁相贴合。

5.根据权利要求1所述的一种不锈钢滤池气动闸板阀,其特征在于:所述弹簧(22)等距离设有多组,所述弹簧(22)一端与闸板(5)固定连接,所述弹簧(22)另一端与移动板(17)固定连接。

6.根据权利要求1所述的一种不锈钢滤池气动闸板阀,其特征在于:所述移动板(17)的横截面积大于密封槽(15)的横截面积。
