专利号: 2020233132534
申请人: 付宁宁
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

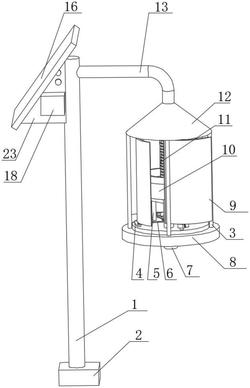

1.一种园林灭虫灯,包括支柱(1),其特征在于:所述支柱(1)的底面固连接有底座(2),所述支柱(1)顶端的右侧面固定连接有支撑柱(13),所述支撑柱(13)的底端固定连接有灯罩(12),所述支撑柱(13)的底面螺纹连接有引诱灯棒(21),所述灯罩(12)的内顶壁固定连接有绝缘圆环(22),所述绝缘圆环(22)的底面固定连接有整圈的电丝网(11),且电丝网(11)位于引诱灯棒(21)的外侧,所述灯罩(12)的底面固定连接有多个连接柱(3),所述连接柱(3)的底面固定连接有灯座(8),所述灯座(8)的底面固定连接有第一电机(7),且第一电机(7)的输出端贯穿灯座(8)至灯座(8)的上表面,所述灯座(8)的上表面通过轴承转动连接有多个转动块(4),每个所述转动块(4)的上表面均固定连接有塑料环(9),每个所述转动块(4)的内部均通过销轴铰接有连接杆(6),所述灯座(8)的上表面固定连接有两个圆柱(5),所述圆柱(5)的上表面固定连接有支撑块(15),所述支撑块(15)的上表面固定连接有圆舱(10),所述支撑块(15)的底面固定连接有第二电机(19),所述第二电机(19)的输出端贯穿支撑块(15)并延伸至圆舱(10)的内部,所述第二电机(19)的输出端固定连接有扇叶(20)。

2.根据权利要求1所述的一种园林灭虫灯,其特征在于:所述连接柱(3)和转动块(4)的数量均为四个,且连接柱(3)和转动块(4)均等距均匀分布。

3.根据权利要求2所述的一种园林灭虫灯,其特征在于:所述第一电机(7)输出端的外表面固定连接有四个呈圆形阵列的固定块(17),四个所述连接杆(6)的另一端通过销轴分别与四个固定块(17)的内部相铰接。

4.根据权利要求1所述的一种园林灭虫灯,其特征在于:所述灯座(8)的上表面固定连通有漏管(14),且漏管(14)的顶端延伸至圆舱(10)的内部。

5.根据权利要求4所述的一种园林灭虫灯,其特征在于:所述支柱(1)顶端的左侧面固定连接有支撑板(23),所述支撑板(23)的正面固定连接有蓄电源(18),所述支撑板(23)的左侧面固定连接有呈倾斜状的太阳能板(16)。

6.根据权利要求4所述的一种园林灭虫灯,其特征在于:所述漏管(14)位于其中两个连接杆(6)之间,每个所述圆柱(5)均位于其中两个相邻的连接杆(6)之间。

7.根据权利要求1所述的一种园林灭虫灯,其特征在于:所述圆舱(10)的顶部呈漏斗状,所述电丝网(11)位于圆舱(10)的正上方。
