专利号: 2020233225914
申请人: 无锡仪腾精密仪器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

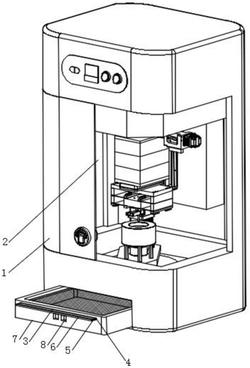

1.一种便于清洁的粗糙度仪,包括粗糙度仪主体(1),其特征在于:所述粗糙度仪主体(1)的内端设置有检测仓(2),所述检测仓(2)的下端设置有收集槽(7),所述收集槽(7)的上端设置有过滤板(3),所述过滤板(3)的外端设置有固定框(6),所述固定框(6)的两端设置有滑块(5),所述滑块(5)的两端对应收集槽(7)的内端设置有滑轨(4),所述收集槽(7)的外端设置有把手槽(8),所述检测仓(2)的上端设置有清洁刷(12),所述清洁刷(12)的后端设置有固定槽(11),所述固定槽(11)的后端设置有滑动螺纹筒(10),所述滑动螺纹筒(10)的内端设置有固定螺纹杆(13),所述固定螺纹杆(13)的外端对应滑动螺纹筒(10)的外端设置有滑槽(9)。

2.根据权利要求1所述的一种便于清洁的粗糙度仪,其特征在于:所述检测仓(2)内嵌于粗糙度仪主体(1)的内端,所述检测仓(2)与收集槽(7)之间贯穿连接,且检测仓(2)的截面大小大于收集槽(7)的截面大小,所述收集槽(7)的截面大小大于过滤板(3)的截面大小,所述过滤板(3)的外端与固定框(6)之间固定连接,且固定框(6)的截面大小等于收集槽(7)的截面大小。

3.根据权利要求1所述的一种便于清洁的粗糙度仪,其特征在于:所述固定框(6)的两端与滑块(5)之间固定连接,且固定框(6)与收集槽(7)之间通过滑块(5)和滑轨(4)滑动连接,所述把手槽(8)内嵌于收集槽(7)的外端。

4.根据权利要求1所述的一种便于清洁的粗糙度仪,其特征在于:所述清洁刷(12)的外表面截面大小等于检测仓(2)的内表面截面大小,所述固定槽(11)内嵌于清洁刷(12)的后端内表面,且固定槽(11)的后端与滑动螺纹筒(10)之间贯穿连接,所述滑动螺纹筒(10)的中央截面大小小于滑动螺纹筒(10)的两端截面大小,且滑动螺纹筒(10)的中央截面直径等于滑槽(9)的宽度。

5.根据权利要求1所述的一种便于清洁的粗糙度仪,其特征在于:所述固定螺纹杆(13)与滑动螺纹筒(10)、固定槽(11)均活动连接,且滑动螺纹筒(10)与滑槽(9)之间滑动连接,且滑槽(9)的高度小于检测仓(2)的高度,所述滑槽(9)内嵌于粗糙度仪主体(1)的后端内表面。
