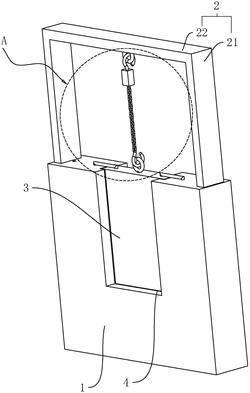

1.水利工程用放水闸门，包括设置在河道内的闸门框体(1)、设置于闸门框体(1)顶面上的支架(2)以及设置于支架(2)上且可沿闸门框体(1)竖向滑移的闸门(3)，所述闸门框体(1)上开设有与闸门(3)相匹配的闸门(3)开口(4)，所述闸门(3)用以开启或者关闭闸门开口(4)，所述支架(2)上还设置有用于驱动闸门(3)升降的升降机(5)，其特征在于：还包括两分别开设于闸门框体(1)内且位于闸门(3)两侧的容纳腔(11)，所述闸门框体(1)的容纳腔(11)内设置有锁定组件(6)，所述锁定组件(6)的锁定端与闸门(3)插接配合，所述锁定组件(6)用以锁定闸门(3)。

2.根据权利要求1所述的水利工程用放水闸门，其特征在于：所述锁定组件(6)包括竖向安装于容纳腔(11)内的升降件(61)和驱动件(62)以及设置于闸门框体(1)顶面上用于锁定闸门(3)的锁定杆(63)，所述升降件(61)的固定端与容纳腔(11)的底壁固定连接，所述升降件(61)的伸缩端固定连接有水平设置的支撑板(64)，所述驱动件(62)的固定端安装于支撑板(64)远离升降件(61)的一侧，所述驱动件(62)的输出轴固定连接有转动轴(621)，所述转动轴(621)远离驱动件(62)的一端竖向穿过闸门框体(1)的顶面延伸至闸门框体(1)外，所述转动轴(621)远离驱动件(62)的一端垂直固定有连接轴(622)，所述连接轴(622)远离转动轴(621)的一端与锁定杆(63)的端部固定连接，所述锁定杆(63)远离转动轴(621)的一端竖直向下设置，所述闸门(3)的顶面上开设有插接槽(31)，所述锁定杆(63)远离连接轴(622)的一端通过插接槽(31)与闸门(3)插接配合。

3.根据权利要求2所述的水利工程用放水闸门，其特征在于：所述插接槽(31)的底壁上安装有感应端竖直向上设置的第一光电开关(311)，所述锁定杆(63)远离连接轴(622)的一端安装有感应端竖直向上设置的电机光电开关(631)，当所述锁定杆(63)与插接槽(31)插接配合时，所述电机光电开关(631)位于第一光电开关(311)的上方，所述第一光电开关(311)和电机光电开关(631)均与升降件(61)和驱动件(62)电性连接。

4.根据权利要求3所述的水利工程用放水闸门，其特征在于：所述闸门框体(1)的顶面上开设有与锁定杆(63)相匹配的放置槽(12)，所述放置槽(12)和插接槽(31)对称设置于容纳腔(11)的两侧，所述放置槽(12)的底壁内安装有感应端竖直向上设置的第二光电开关(121)，所述第二光电开关(121)与升降件(61)电性连接。

5.根据权利要求2所述的水利工程用放水闸门，其特征在于：所述闸门框体(1)的容纳腔(11)处且位于容纳腔(11)的两侧壁分别开设有竖向的第一滑槽(13)和第二滑槽(14)，所述第一滑槽(13)和第二滑槽(14)的槽口相对设置，且所述第一滑槽(13)位于容纳腔(11)远离闸门(3)的一侧，所述支撑板(64)分别与第一滑槽(13)和第二滑槽(14)相匹配，所述支撑板(64)通过第一滑槽(13)和第二滑槽(14)与容纳腔(11)滑移连接。

6.根据权利要求5所述的水利工程用放水闸门，其特征在于：所述第一滑槽(13)的底壁顶部安装有感应端朝向支撑板(64)的上光电开关(131)，所述支撑板(64)靠近第一滑槽(13)的端面内安装有感应端朝向第一滑槽(13)的气缸光电开关(641)，所述上光电开关(131)和气缸光电开关(641)均与驱动件(62)电性连接，所述上光电开关(131)和气缸光电开关(641)均与升降件(61)电性连接。

7.根据权利要求1所述的水利工程用放水闸门，其特征在于：所述闸门(3)的顶端设置有固定吊耳(32)，所述升降机(5)的升降端通过固定挂钩(52)与固定吊耳(32)连接。

8.根据权利要求7所述的水利工程用放水闸门，其特征在于：所述支架(2)内且位于升降机(5)的上方安装有连接吊耳(221)，所述升降机(5)的顶部安装有连接挂钩(51)，所述连接挂钩(51)与连接吊耳(221)钩接配合。
