专利号: 2020233378271
申请人: 山东致远茗道科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

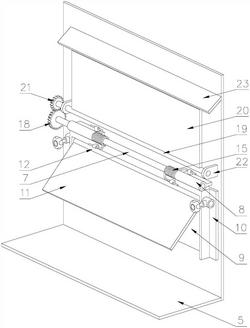

1.一种自动售货机防盗取物装置,包括面板、设置在面板一侧的侧板,所述面板内部一侧设有出货通道,所述面板下部设有托板,所述面板一侧设有取物口,取物口内部设有取物门,所述取物门上部一侧设有第一转轴,所述第一转轴两端外部套设有第一轴座,第一轴座一端固定地安装在门板内侧,其特征在于,所述取物门一侧设有凹槽,所述凹槽上部设有第一防盗隔板,所述第一防盗隔板倾斜布置,且第一防盗隔板下端与出货通道间设有间隙。

2.根据权利要求1所述的一种自动售货机防盗取物装置,其特征在于,所述取物门两侧设有限位板,两侧限位板的宽度大于取物口的宽度。

3.根据权利要求1所述的一种自动售货机防盗取物装置,其特征在于,所述第一防盗隔板上端固定地连接有第二转轴,第二转轴两端贯穿凹槽侧壁并与凹槽侧壁间隙配合,所述取物门两侧固定地连接有轴套,所述第二转轴套设在轴套内部,所述轴套一侧设有紧固旋钮。

4.根据权利要求1所述的一种自动售货机防盗取物装置,其特征在于,所述第一轴座上部设有第一凸包,所述取物门一侧设有第二凸包,所述第一转轴两端设有扭簧,扭簧的一个支脚插接在第一凸包内,扭簧的另一个支脚插接在第二凸包内。

5.根据权利要求1‑4任一权利要求所述的一种自动售货机防盗取物装置,其特征在于,所述第一转轴上端设有第三转轴,第三转轴的两端通过轴承连接有第二轴座,所述第二轴座一端固定地安装在面板内侧,所述第三转轴一侧固定地连接有第二防盗隔板,初始状态下,第二防盗隔板竖直布置;所述第一转轴一端设有主动齿轮,第三转轴一端设有与主动齿轮啮合的从动齿轮。

6.根据权利要求5所述的一种自动售货机防盗取物装置,其特征在于,所述出货通道一侧设有隔条。

7.根据权利要求5所述的一种自动售货机防盗取物装置,其特征在于,所述面板一侧设有挡板,所述挡板设置于第二防盗隔板上部。

8.根据权利要求7所述的一种自动售货机防盗取物装置,其特征在于,所述挡板倾斜布置。
