专利号: 2020233405508
申请人: 南京科烁志诺信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

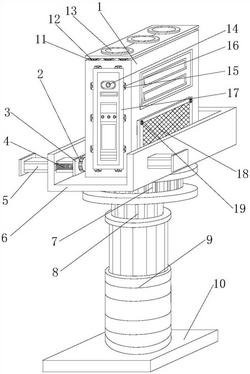

1.一种可调节高度的激光传感器,包括机体(1)、卡槽(11)、激光头(14)和散热网(18),其特征在于:所述机体(1)两侧均设置有固定块(2),且固定块(2)一侧焊接有挡板(3),所述挡板(3)一侧均焊接有伸缩弹簧(4),且伸缩弹簧(4)一侧安装有拉杆(5),所述拉杆(5)外部套有安装盒(6),且安装盒(6)下方焊接有电动旋转块(7),所述电动旋转块(7)下方连接有连接块(8),且连接块(8)下方连接有电动升降套杆(9),同时电动升降套杆(9)下方焊接有底座(10),所述卡槽(11)均设置在机体(1)外壁一侧,且卡槽(11)内侧安装有卡块(12),同时卡块(12)一侧安装有按键板(13),所述激光头(14)设置在机体(1)一侧,且激光头(14)外壁两侧均安装有活动块(15),所述活动块(15)一侧安装有活动钩(16),同时活动钩(16)一侧安装有防护板(17),所述散热网(18)安装在机体(1)一侧,且散热网(18)表面均安装有固定螺栓(19)。

2.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述机体(1)、伸缩弹簧(4)与安装盒(6)构成伸缩结构,且伸缩弹簧(4)以机体(1)中轴线对称分布。

3.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述安装盒(6)、电动旋转块(7)与连接块(8)构成旋转结构,且电动旋转块(7)与安装盒(6)平行分布。

4.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述连接块(8)、电动升降套杆(9)与底座(10)构成升降结构,且连接块(8)与底座(10)平行分布。

5.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述按键板(13)通过卡块(12)与机体(1)卡合连接,且卡块(12)在按键板(13)一侧呈等间距分布。

6.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述防护板(17)通过活动钩(16)与激光头(14)活动连接,且活动钩(16)在防护板(17)一侧呈等间距分布。

7.根据权利要求1所述的一种可调节高度的激光传感器,其特征在于:所述散热网(18)通过固定螺栓(19)与机体(1)螺纹连接,且散热网(18)的尺寸小于机体(1)的尺寸。
