专利号: 2021100000707
申请人: 安徽诚意电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

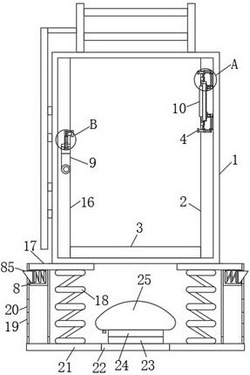

1.一种防坠落缓冲结构的电梯,包括轿厢(1),其特征在于,所述轿厢(1)内底端固定连接支撑板(3),所述轿厢(1)内一侧固定连接第一固定板(2),所述轿厢(1)内远离第一固定板(2)一侧固定连接第二固定板(16),所述第一固定板(2)内开设有两个固定槽(11),两个所述固定槽(11)内均固定连接连接槽(12),两个所述固定槽(11)内均安装有固定机构(4),两个所述固定机构(4)相互靠近一侧均安装有挡板(15),两个所述固定机构(4)相互靠近一侧后部均安装有推动机构(5),两个所述推动机构(5)远离第一固定板(2)一侧均安装有螺纹管(13),两个所述螺纹管(13)远离同侧推动机构(5)一侧均固定连接推板(14),所述第一固定板(2)通过两个固定机构(4)卡接广告机(10),所述第二固定板(16)内开设有安装槽(26),所述安装槽(26)内通过转轴固定连接拉把(9),所述安装槽(26)内上端安装有驱动机构(6),所述驱动机构(6)下端安装有限位机构(7),所述轿厢(1)下端前后部和两侧均固定连接安装板(17),四个所述安装板(17)下端均固定连接第一弹簧(18),四个所述第一弹簧(18)下端均固定连接连接板(21),四个所述连接板(21)相互远离一侧均固定连接限位框(19),四个所述限位框(19)均通过卡接机构(8)固定连接安装板(17),四个所述连接板(21)相互靠近一侧固定连接底板(22),所述底板(22)上端固定连接安装座(23),所述安装座(23)上端卡接固定座(24),所述固定座(24)上端固定连接气囊(25);两个所述固定机构(4)均包括第一转把(41),两个所述第一转把(41)靠近第一固定板(2)一侧均固定连接第一转杆(42),两个所述第一转杆(42)均通过轴承和同侧固定槽(11)固定连接,两个所述第一转杆(42)远离第一转把(41)一侧固定连接第一伞齿轮(43),两个所述第一伞齿轮(43)相互靠近一侧均啮合连接第二伞齿轮(44),两个所述第二伞齿轮(44)相互靠近一侧均固定连接第一螺纹杆(45),两个所述第一螺纹杆(45)均通过轴承和同侧固定槽(11)固定连接,两个所述第一螺纹杆(45)上均螺纹连接移动块(46),两个所述移动块(46)远离第一固定板(2)一侧固定连接挡板(15);两个所述推动机构(5)均包括第二转杆(51),两个所述第二转杆(51)均和同侧固定机构(4)的第一伞齿轮(43)固定连接,两个所述第二转杆(51)远离同侧固定机构(4)一侧均固定连接第三伞齿轮(52),两个所述第三伞齿轮(52)相互靠近一侧均啮合连接第四伞齿轮(53),两个所述第四伞齿轮(53)相互靠近一侧均固定连接第三转杆(54),两个所述第三转杆(54)均通过轴承和同侧连接槽(12)固定连接,两个所述第三转杆(54)相互靠近一侧均固定连接第五伞齿轮(55),两个所述第五伞齿轮(55)远离第一固定板(2)一侧均啮合连接第六伞齿轮(56),两个所述第六伞齿轮(56)远离第一固定板(2)一侧均固定连接第二螺纹杆(57),两个所述第二螺纹杆(57)远离第一固定板(2)一侧均和同侧螺纹管(13)螺纹连接;所述驱动机构(6)均包括第二转把(61),两个所述第二转把(61)靠近第二固定板(16)一侧固定连接连接杆(62),所述连接杆(62)通过轴承和安装槽(26)固定连接,所述连接杆(62)远离第二转把(61)一侧固定连接第七伞齿轮(63);所述限位机构(7)包括第八伞齿轮(71),所述第八伞齿轮(71)和驱动机构(6)的第七伞齿轮(63)啮合连接,所述第八伞齿轮(71)下端固定连接第三螺纹杆(72),所述第三螺纹杆(72)通过轴承和同侧安装槽(26)固定连接,所述第三螺纹杆(72)下端螺纹连接方形板(73);四个所述卡接机构(8)包括卡框(81),四个所述卡框(81)均和同侧安装板(17)固定连接,四个所述卡框(81)内开设有凹槽(82),四个所述凹槽(82)内均固定连接第二弹簧(83),四个所述第二弹簧(83)远离同侧凹槽(82)一侧均固定连接限位板(84),四个所述限位板(84)远离同侧凹槽(82)一侧均固定连接梯形块(85);所述拉把(9)上端开设有方形槽(91),所述方形槽(91)和限位机构(7)的方形板(73)相适配;四个所述限位框(19)相互远离一侧均开设有若干通口(20),若干所述通口(20)均和卡接机构(8)的梯形块(85)相适配。
