专利号: 2021100007693
申请人: 北京彼岸鸿侨医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

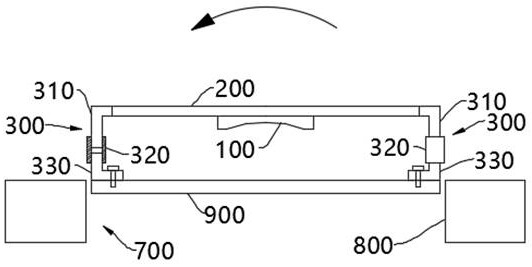

1.一种俯卧用人体生态手术架,其特征在于,包括生态架(100)、横杆(200)、升降杆(300)和手术床(700);所述生态架(100)设置在所述横杆(200)上,所述横杆(200)的两端分别设置有所述升降杆(300);所述升降杆(300)包括上杆段(310)、套筒(320)和下杆段(330);所述上杆段(310)的一端与所述横杆(200)连接,另一端设置在所述套筒(320)中;所述下杆段(330)呈L形,所述下杆段(330)的一端设置在所述套筒(320)中,另一端用于设置在手术床(700)上;

所述生态架(100)包括沿第一方向依次设置的头部生态架(110)、躯干部生态架(120)和腿部生态架(130),所述第一方向与所述横杆(200)的长度方向垂直;

所述躯干部生态架(120)包括第一臂架(121)、胸腹部生态架(122)和第二臂架(123);

所述第一臂架(121)、所述胸腹部生态架(122)和所述第二臂架(123)沿所述横杆(200)的长度方向依次设置,且所述第一臂架(121)、所述胸腹部生态架(122)和所述第二臂架(123)均沿所述第一方向延伸;

所述腿部生态架(130)包括第一腿架(131)和第二腿架(132);所述第一腿架(131)和所述第二腿架(132)沿所述横杆(200)的长度方向依次设置,且所述第一腿架(131)和所述第二腿架(132)均沿所述第一方向延伸;

所述上杆段(310)、所述下杆段(330)均与所述套筒(320)螺接;所述套筒(320)设置有内螺纹,所述上杆段(310)的外壁、所述下杆段(330)的外壁分别设置有旋向相反的外螺纹;

还包括压力螺柱(600);所述压力螺柱(600)与所述横杆(200)螺接,所述横杆(200)通过所述压力螺柱(600)放置在手术床(700)的上表面;

所述手术床(700)包括第一框架(800)、第二框架(900)、立柱(810)和升降装置(910);

所述第一框架(800)和所述第二框架(900)均为矩形框架,所述第二框架(900)设置在所述第一框架(800)内,所述第一框架(800)和所述第二框架(900)之间设置有转动轴(820),所述第二框架(900)能够绕所述转动轴(820)的轴线相对于所述第一框架(800)旋转;

所述升降装置(910)包括第一升降器(911)、第二升降器、第一升降座(912)和第二升降座;所述第一升降座(912)和所述第二升降座均设置在所述转动轴(820)的下方,所述第一升降座(912)和所述第二升降座沿所述第一方向依次设置;所述第一升降座(912)和所述第二升降座均为弧形;所述第一升降器(911)设置在所述第一升降座(912)的下方,所述第一升降器(911)的顶升杆与所述转动轴(820)连接;所述第二升降器设置在所述第二升降座的下方,所述第二升降器的顶升杆与所述转动轴(820)连接。

2.根据权利要求1所述的俯卧用人体生态手术架,其特征在于,所述第一臂架(121)与所述胸腹部生态架(122)的铰接轴与所述套筒(320)的轴线平行,所述第二臂架(123)与所述胸腹部生态架(122)的铰接轴与所述套筒(320)的轴线平行;

所述第一腿架(131)与所述胸腹部生态架(122)的铰接轴与所述套筒(320)的轴线平行,所述第二腿架(132)与所述胸腹部生态架(122)的铰接轴与所述套筒(320)的轴线平行。

3.根据权利要求1所述的俯卧用人体生态手术架,其特征在于,还包括固定直杆(500);

卸下所述升降杆(300)后,所述横杆(200)能够通过所述固定直杆(500)固定安装到手术床(700)上;所述横杆(200)的横断面呈矩形。

4.根据权利要求1所述的俯卧用人体生态手术架,其特征在于,所述头部生态架(110)包括支撑杆(111)、弧形护罩(112)和颚托(113),所述弧形护罩(112)通过所述支撑杆(111)设置在所述横杆(200)上,用于承托头部;所述颚托(113)通过两个固定片(114)设置在所述支撑杆(111)上,用于承托颚部;所述固定片(114)的一端与所述颚托(113)铰接,另一端与所述支撑杆(111)铰接。

5.根据权利要求1所述的俯卧用人体生态手术架,其特征在于,所述第一框架(800)包括第一床架(420)和第二床架(410);所述第一床架(420)包括第一横梁(11)、第一纵梁(12)和第二纵梁(13);所述第二床架(410)包括第二横梁(21)、第三纵梁(22)和第四纵梁(23);

所述第一横梁(11)和所述第二横梁(21)相互平行,所述第一纵梁(12)与所述第三纵梁(22)同轴设置,所述第二纵梁(13)与所述第四纵梁(23)同轴设置;当所述第一纵梁(12)与所述第三纵梁(22)贴合且所述第二纵梁(13)与所述第四纵梁(23)贴合时,所述第一横梁(11)、第一纵梁(12)、第三纵梁(22)、第二横梁(21)、第四纵梁(23)、第二纵梁(13)依次连接,使所述第一框架(800)呈矩形。

6.根据权利要求5所述的俯卧用人体生态手术架,其特征在于,所述立柱(810)的数量为八个;所述第一床架(420)和所述第二床架(410)分别与四个所述立柱(810)连接;所述第一床架(420)上设置有旋转子扣(30),所述第二床架(410)上对应设置有固定母扣(40);或者,所述第一床架(420)的所述立柱(810)上设置有所述旋转子扣(30),所述第二床架(410)的所述立柱(810)上设置有所述固定母扣(40);所述旋转子扣(30)和所述固定母扣(40)可拆卸连接,用于将第一床架(420)和第二床架(410)连接或分离。
