专利号: 2021100041355
申请人: 贝克曼沃玛金属技术(青岛)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

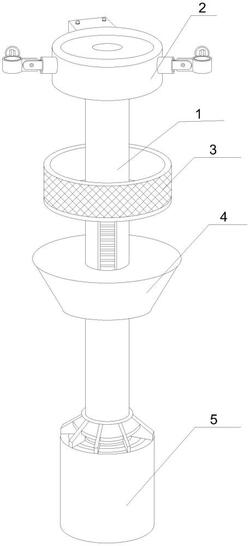

1.一种带有连通组件的海上风机单桩基础,包括上基桩(1),其特征在于:所述上基桩(1)的顶部固定安装有连通设备(2),所述连通设备(2)的顶部固定安装有连接平台柱,所述连通设备(2)的顶部设置有瞭望台(3),所述瞭望台(3)的底部固定安装有海面平台(4),所述海面平台(4)的内部固定安装有减震装置,所述上基桩(1)的底部固定安装有下基柱(5),所述连接平台柱的两侧固定安装有连接器,所述连接器的一侧固定安装有一号连接环(23),所述一号连接环(23)的顶部设置有一号螺纹孔(231),所述一号连接环(23)的另一侧固定安装有一号连接块(232),所述一号连接块(232)的中间活动连接有二号连接块(242),所述一号连接块(232)与二号连接块(242)的表面螺纹连接,所述二号连接块(242)远离一号连接块(232)一侧固定连接有二号连接环(24),所述二号连接环(24)的表面开设有二号螺纹孔(241),所述二号连接环(24)的背面固定连接有三号连接块(243),所述三号连接块(243)的侧面螺纹连接有四号连接块(251),所述四号连接块(251)的一侧固定连接有三号连接环(25),所述三号连接环(25)的表面开设有三号螺纹(252);

所述减震装置的外侧固定安装有固定连接板(411),所述固定连接板(411)的两侧固定安装有固定杆(412),所述固定连接板(411)内部的底部固定安装有定位板(413),所述定位板(413)的侧面固定套接在上基桩(1)上,所述定位板(413)的顶部固定安装有减震器(43),所述减震器(43)内部的顶部活动安装有移动块(431),所述移动块(431)的底部开设有移动槽(4311),所述移动块(431)的底部两侧设置有摩擦板(432),所述摩擦板(432)远离移动块(431)的一侧设置有摩擦块(433)。

2.根据权利要求1所述的一种带有连通组件的海上风机单桩基础,其特征在于:所述连接器的侧面固定安装有安装块(26),所述安装块(26)的内部开设有连接孔(261),所述连接孔(261)的内部设置有连接柱(262),所述连接柱(262)的外侧活动套接有螺母。

3.根据权利要求1所述的一种带有连通组件的海上风机单桩基础,其特征在于:所述海面平台(4)内部的底部固定安装有固定块(40),所述固定块(40)的内侧固定套接在上基桩(1)上,所述海面平台(4)内部的顶部固定安装有定位连接板(42)。

4.根据权利要求1所述的一种带有连通组件的海上风机单桩基础,其特征在于:所述下基柱(5)底部固定安装有圆底柱(51),所述圆底柱(51)的顶部开设有凹槽(52),所述凹槽(52)的顶部固定安装有固定铁块(53),所述固定铁块(53)的顶部固定安装有防流板(54)。
