专利号: 2021100061927
申请人: 卢明钗
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

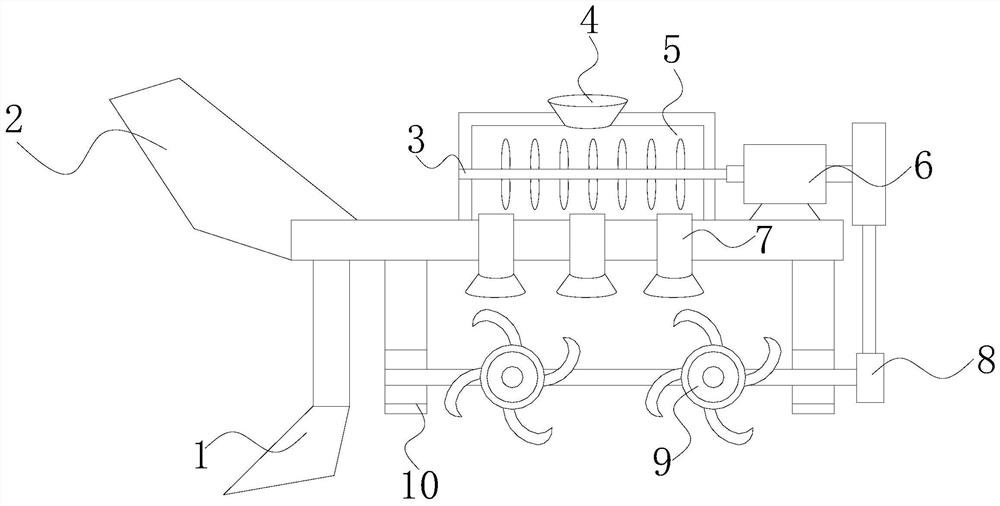

1.一种农业土壤翻耕修复系统,其结构包括翻耕犁(1)、牵引板(2)、搅拌转杆(3)、料斗(4)、水箱(5)、电机(6)、洒水筒(7)、驱动轴承(8)、割滤装置(9)、机体(10),其特征在于:所述翻耕犁(1)安装在机体(10)上,所述机体(10)上设有与之相嵌固的牵引板(2),所述牵引板(2)通过机体(10)与翻耕犁(1)连接,所述翻耕犁(1)上设有水箱(5),所述水箱(5)一端安装有料斗(4),另一端与三个洒水筒(7)相连通,三个所述洒水筒(7)贯穿等距排列在机体(10)上,所述搅拌转杆(3)与水箱(5)采用活动卡合方式相配合,所述搅拌转杆(3)与电机(6)通过电线连接,所述电机(6)固定在机体(10)上,所述电机(6)与驱动轴承(8)通过电线连接,所述驱动轴承(8)上设有两个平行排列的割滤装置(9);

所述割滤装置(9)包括有转轴(91)、割开组件(92)、旋耕刀(93)、转轮(94),所述转轴(91)与转轮(94)相连接,所述转轮(94)上设有四块旋耕刀(93),所述割开组件(92)两端均设有旋耕刀(93)且两者相扣接,所述割开组件(92)通过旋耕刀(93)与转轮(94)连接,所述转轴(91)与驱动轴承(8)采用活动卡合方式相配合。

2.根据权利要求1所述的一种农业土壤翻耕修复系统,其特征在于:所述旋耕刀(93)包括有隔滤网(931)、震动件(932)、旋耕叶片(933)、弹性件(934),所述隔滤网(931)安装在旋耕叶片(933)内部,所述隔滤网(931)两侧均设有弹性件(934),所述弹性件(934)远离隔滤网(931)的一端与旋耕叶片(933)内壁相贴合,所述旋耕叶片(933)内部安装有震动件(932),所述震动件(932)通过旋耕叶片(933)与弹性件(934)相贴合,所述旋耕叶片(933)插嵌在转轮(94)上,所述旋耕叶片(933)两侧均连接有割开组件(92)。

3.根据权利要求2所述的一种农业土壤翻耕修复系统,其特征在于:所述震动件(932)包括有回弹槽(321)、张合压板(322)、推杆(323)、接块(324),所述回弹槽(321)设在张合压板(322)底部,所述张合压板(322)上设有与之相连接的推杆(323),所述推杆(323)固定连接在接块(324)中间位置上,所述接块(324)通过旋耕叶片(933)与弹性件(934)相贴合。

4.根据权利要求3所述的一种农业土壤翻耕修复系统,其特征在于:所述回弹槽(321)包括有滑杆(V1)、收缩套(V2)、弹簧条(V3)、限位撑块(V4)、摆动片(V5)、复位板(V6),所述滑杆(V1)垂直安装在复位板(V6)上且两者设在同一直线上,所述滑杆(V1)上设有限位撑块(V4),所述限位撑块(V4)两侧与弹簧条(V3)相接触,所述弹簧条(V3)与摆动片(V5)相贴合,所述摆动片(V5)通过弹簧条(V3)与限位撑块(V4)连接,所述摆动片(V5)扣接在收缩套(V2)内壁,所述收缩套(V2)底部安装有复位板(V6),所述收缩套(V2)顶部与张合压板(322)底部相连接。

5.根据权利要求2所述的一种农业土壤翻耕修复系统,其特征在于:所述弹性件(934)包括有抵杆(341)、弹片(342)、卡套(343)、弹压气垫(344),所述有抵杆(341)一端连接在弹片(342)上,另一端连接在卡套(343),所述卡套(343)与弹片(342)通过抵杆(341)相连接,所述弹压气垫(344)设有六个,六个弹压气垫(344)等距弧形扣接在卡套(343)上,所述弹压气垫(344)贯穿卡套(343)与抵杆(341)连接,所述卡套(343)设在隔滤网(931)两侧,所述卡套(343)远离隔滤网(931)的一端与旋耕叶片(933)内壁相贴合,所述弹压气垫(344)通过旋耕叶片(933)与震动件(932)连接。

6.根据权利要求1所述的一种农业土壤翻耕修复系统,其特征在于:所述割开组件(92)包括有耐磨衬板(921)、框体(922)、割刀(923)、扣板(924),所述割刀(923)底部两侧均安装有耐磨衬板(921),所述割刀(923)设有十三片及以上,割刀(923)垂直插嵌在扣板(924)上,所述扣板(924)与框体(922)相连接,所述扣板(924)上设有耐磨衬板(921),所述框体(922)两端扣接在旋耕刀(93)上,所述耐磨衬板(921)通过旋耕刀(93)与转轮(94)连接。
