专利号: 2021100156861
申请人: 南京沃智仪器科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

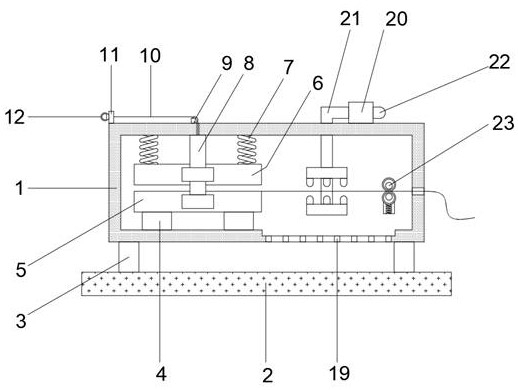

1.一种无纺布尿不湿弹力检测装置,包括测试箱(1)、底板(2)和支柱(3),所述支柱(3)通过螺栓固定于底板(2)的顶部外壁,所述测试箱(1)通过螺栓固定于支柱(3)的顶端,其特征在于,所述测试箱(1)的底部内壁通过螺钉固定有基块(4),所述基块(4)的顶部外壁通过螺钉固定有托板(5),所述托板(5)的两侧外壁通过螺钉固定有第一凸块(13),所述测试箱(1)的顶部内壁通过螺钉固定有下压弹簧(7),所述下压弹簧(7)的底端通过螺钉固定有压板(6),所述压板(6)的两侧外壁通过螺钉固定有第二凸块(14),所述第二凸块(14)的外壁开设有滑孔,滑孔的内壁套接有滑杆(8),所述滑杆(8)的顶端通过螺钉固定于测试箱(1)的顶部内壁,且滑杆(8)的底端与第一凸块(13)的顶部外壁通过螺钉固定连接,所述托板(5)和压板(6)的外壁设置有夹紧机构,所述测试箱(1)的内壁通过轴承连接有固定辊(23),且测试箱(1)的一侧外壁开设有弹簧槽(33),所述弹簧槽(33)的内壁滑动连接有滑块(29),所述滑块(29)的一侧外壁设置有挂扣机构,所述滑块(29)的一侧外壁通过轴承连接有夹持辊(26),所述夹持辊(26)和固定辊(23)的外壁设置有偏心收紧机构,所述测试箱(1)的一侧外壁设置有驱动机构;

所述驱动机构包括电机(35)和减速机(34),所述电机(35)的输出轴顶端通过螺钉固定有蜗杆(36),所述固定辊(23)的一端贯穿测试箱(1)的外壁并通过螺钉固定有齿盘(37),所述齿盘(37)与蜗杆(36)形成啮合传动;

所述偏心收紧机构包括定位弹簧(27),所述定位弹簧(27)通过螺钉均匀的分布固定于固定辊(23)和夹持辊(26)的外壁,所述定位弹簧(27)的一端通过螺钉固定有辊筒(28);

所述挂扣机构包括扣钉(30),所述扣钉(30)的外壁套接有挂钩(32),所述测试箱(1)的一侧外壁通过螺钉固定有细杆(38),所述挂钩(32)与细杆(38)扣接连接;

所述夹紧机构包括第一开槽(16)和第二开槽(18),所述第一开槽(16)开设于托板(5)的顶部外壁,所述第二开槽(18)开设于压板(6)的底部外壁,所述第一开槽(16)和第二开槽(18)的内壁通过螺钉固定有顶出弹簧(17),所述顶出弹簧(17)的一端通过螺钉固定有弧形凸杆(15),所述托板(5)外壁设置的弧形凸杆(15)与压板(6)外壁设置的弧形凸杆(15)交错设置。

2.根据权利要求1所述的一种无纺布尿不湿弹力检测装置,其特征在于,所述弹簧槽(33)的底部内壁通过螺钉固定有收紧弹簧(31),所述收紧弹簧(31)的顶端与滑块(29)的底部外壁通过螺钉固定连接。

3.根据权利要求1所述的一种无纺布尿不湿弹力检测装置,其特征在于,所述压板(6)的顶部外壁通过螺钉固定有钢线(10),所述测试箱(1)的顶部外壁通过螺钉固定有定滑轮(9),所述钢线(10)套接于定滑轮(9)的外壁,且钢线(10)的一端通过螺钉固定有扣环(12)。

4.根据权利要求3所述的一种无纺布尿不湿弹力检测装置,其特征在于,所述测试箱(1)的顶部外壁通过螺钉固定有固定板(11),所述固定板(11)的外壁开设有贯穿孔,所述钢线(10)穿过贯穿孔。

5.根据权利要求1所述的一种无纺布尿不湿弹力检测装置,其特征在于,所述测试箱(1)的顶部外壁通过螺钉固定有水泵(20),所述水泵(20)的一端通过螺钉固定有抽水管(22),且水泵(20)的一端通过螺钉固定有输水管(21),所述输水管(21)的底部外壁通过螺钉固定有喷水箱(25),且喷水箱(25)的外壁套接有分布均匀的喷嘴(24)。

6.根据权利要求1所述的一种无纺布尿不湿弹力检测装置,其特征在于,所述测试箱(1)的底部内壁一侧开设有分布均匀的漏水孔(19)。
