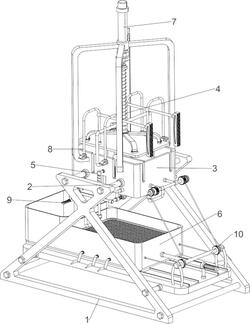

1.一种药剂科用中药药渣过滤装置,其特征是:包括有:支脚(1)和安装柱(2),支脚(1)内侧两端均对称设有安装柱(2);
安装框(3),四个安装柱(2)之间设有安装框(3);
挤压机构(4),安装框(3)上设有挤压机构(4);
滑动机构(5),安装框(3)与支脚(1)之间设有滑动机构(5);
滑动机构(5)包括有:
第一支架(51),安装框(3)两端均设有第一支架(51);
第二滑杆(52),两个第一支架(51)与支脚(1)之间均设有第二滑杆(52);
第二滑套(53),两个第二滑杆(52)中部滑动式设有第二滑套(53);
第一过滤框(54),两个第二滑套(53)之间转动式设有第一过滤框(54),第一过滤框(54)与安装框(3)配合;
扭力弹簧(55),第二滑套(53)上套有扭力弹簧(55),扭力弹簧(55)两端分别与第一过滤框(54)和第二滑套(53)连接;
第二弹簧(56),第二滑杆(52)上套有第二弹簧(56),第二弹簧(56)两端分别与第二滑套(53)和第一支架(51)连接;
还包括有挡料机构(8),挡料机构(8)包括有:
第一楔形块(81),挤压块(43)上两侧均设有第一楔形块(81);
第三滑套(82),安装框(3)两端均对称设有第三滑套(82);
第二楔形块(83),四个第三滑套(82)上均滑动式设有第二楔形块(83);
第三弹簧(84),四个第二楔形块(83)内侧均套有第三弹簧(84),第三弹簧(84)两端分别与第三滑套(82)和第二楔形块(83)连接;
连杆(85),一侧的两个第二楔形块(83)之间与另侧的两个第二楔形块(83)之间均设有连杆(85),连杆(85)与第一楔形块(81)配合;
还包括有倾斜机构(9),倾斜机构(9)包括有:
第四滑套(91),安装框(3)侧部两端均设有第四滑套(91);
第三滑杆(93),两个第四滑套(91)底部均滑动式设有第三滑杆(93);
斜面柱(92),两个第三滑杆(93)内侧均设有斜面柱(92);
第四弹簧(94),两个第三滑杆(93)外侧均套有第四弹簧(94),第四弹簧(94)两端分别与第四滑套(91)和第三滑杆(93)连接;
还包括有拉动机构(10),拉动机构(10)包括有:齿条(101),两个第一楔形块(81)一侧均设有齿条(101);
第二支架(102),安装框(3)两部均设有第二支架(102);
第一转轴(103),两个第二支架(102)之间转动式设有第一转轴(103);
齿轮(104),第一转轴(103)两侧均设有齿轮(104),齿轮(104)与齿条(101)啮合;
第一绕线轮(105),第一转轴(103)两侧均设有第一绕线轮(105),第一绕线轮(105)位于齿轮(104)外侧;
第三支架(106),支脚(1)上两部均设有第三支架(106);
第二转轴(107),两个第三支架(106)之间转动式设有第二转轴(107);
第二绕线轮(108),第二转轴(107)两侧均设有第二绕线轮(108);
拉绳(109),第一绕线轮(105)与第二绕线轮(108)之间绕有拉绳(109),拉绳(109)与收集框(62)连接;
第四支架(1010),支脚(1)上中部设有第四支架(1010);
第四滑杆(1011),第四支架(1010)上滑动式设有第四滑杆(1011),第四滑杆(1011)与收集框(62)连接;
第五弹簧(1012),第四滑杆(1011)侧部套有第五弹簧(1012),第五弹簧(1012)两端分别与第四支架(1010)和第四滑杆(1011)连接;
第一过滤框向下移动,使得第二滑套向下移动,第二滑套在第二滑杆上滑动,使得第二弹簧被拉伸,同时安装框不与第一过滤框配合,从而使得挤压块将药渣进行挤压,使得药液过滤到支脚上;
之后第二弹簧复位,使得第一过滤框向上移动,从而使得第一过滤框与安装框再次配合;
当第一过滤框向下移动时,使得第一过滤框与斜面柱接触,继而使得斜面柱向外侧运动,使得第三滑杆向外侧运动,第四弹簧被拉伸,当第一过滤框没有与斜面柱接触时,第四弹簧复位,继而带动第三滑杆向内侧移动,此时第一过滤框在第三滑杆下方,从而使得第一过滤框内的药液通过收集机构进行二次过滤,当第一过滤框带动药渣向上移动时,第一过滤框与斜面柱再次接触,此时第一过滤框被卡住,使得第一过滤框向后侧倾斜,此时第一过滤框内的药渣滚动到收集机构内,并且第一过滤框不再与斜面柱接触,此时第一过滤框与安装框配合;
当第一楔形块向下移动时,继而带动齿条向下移动,使得齿条与齿轮啮合,此时齿轮没有带动第一转轴转动,使得第一过滤框将药液过滤到收集机构前侧,当第一楔形块向上移动时,齿条与齿轮啮合,此时齿轮转动,继而带动第一转轴转动,使得第一转轴在第二支架上转动,进而使得第一绕线轮转动,使得第一绕线轮将拉绳收紧,从而使得第二绕线轮转动,使得第二转轴转动,继而使得拉绳将收集机构向前侧拉动,使得第四滑杆向前侧移动,从而带动第四滑杆在第四支架上滑动,使得第五弹簧被拉伸,此时第一过滤框内的药渣掉落在收集机构后侧内,当齿条与齿轮没有啮合时,使得第五弹簧复位,继而带动第四滑杆向后侧移动,使得收集机构向后移动,由于拉绳被放松,使得第二绕线轮和第一绕线轮反转,进而带动第一转轴和齿轮反向转动,从而使得收集机构再将药液进行收集。
2.按照权利要求1所述的一种药剂科用中药药渣过滤装置,其特征是:挤压机构(4)包括有:第一滑套(41),安装框(3)两端之间设有第一滑套(41);
第一滑杆(42),第一滑套(41)中部滑动式设有第一滑杆(42);
挤压块(43),第一滑杆(42)底部设有挤压块(43);
第一弹簧(44),第一滑杆(42)上套有第一弹簧(44),第一弹簧(44)两端分别与第一滑套(41)和第一滑杆(42)连接。
3.按照权利要求2所述的一种药剂科用中药药渣过滤装置,其特征是:还包括有收集机构(6),收集机构(6)包括有:滑轨(61),支脚(1)中部两侧均设有滑轨(61);
收集框(62),两个滑轨(61)之间滑动式设有收集框(62);
第二过滤框(63),收集框(62)内部设有第二过滤框(63);
出药液管(64),收集框(62)两侧均匀设有出药液管(64)。
4.按照权利要求3所述的一种药剂科用中药药渣过滤装置,其特征是:还包括有推动机构(7),推动机构(7)包括有:支撑架(71),安装框(3)两侧均对称设有支撑架(71);
安装块(72),四个支撑架(71)之间设有安装块(72);
气缸(73),安装块(72)内安装有气缸(73),气缸(73)的伸缩杆与第一滑杆(42)配合。
