专利号: 2021100159094
申请人: 南京市淑先科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

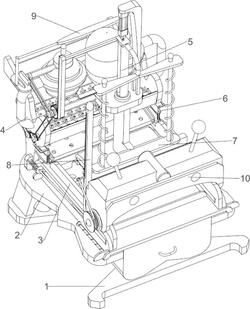

1.一种医用手术刀具杀菌灭活装置,其特征在于:包括有:底座(1)和支撑块(2),底座(1)顶部设有支撑块(2);

台架(3),支撑块(2)顶部两侧对称设有台架(3);

滚动机构(4),支撑块(2)顶部安装有滚动机构(4);

挤压机构(5),滚动机构(4)上部设有挤压机构(5),挤压机构(5)位于滚动机构(4)上;

滚动机构(4)包括有:

支撑板(42),支撑块(2)顶部对称设有支撑板(42);

筛板(43),两块支撑板(42)内壁之间滑动式设有筛板(43);

下料斜板(41),支撑板(42)上固接有下料斜板(41),下料斜板(41)位于筛板(43)上方;

滚动毛刷(44),两块支撑板(42)之间转动式设有滚动毛刷(44),滚动毛刷(44)的数量为三根;

第一传动组件(45),滚动毛刷(44)的外端之间连接有第一传动组件(45);

喷洒罐(46),两块支撑板(42)上部之间连接有喷洒罐(46),喷洒罐(46)位于滚动毛刷(44)上方;

挤压机构(5)包括有:

第一固定块(51),喷洒罐(46)中部设有第一固定块(51);

气缸(52),第一固定块(51)上部通过螺栓固接有气缸(52);

下料罐(53),第一固定块(51)上安装有下料罐(53);

挤压管(54),第一固定块(51)底部贯穿式设有挤压管(54),下料罐(53)的端部与挤压管(54)上贯穿式连接;

推动块(55),气缸(52)的伸缩杆(88)底端焊接有推动块(55),推动块(55)与挤压管(54)滑动式配合;

还包括有抖动机构(6),抖动机构(6)包括有:齿条(61),推动块(55)上部端部焊接有齿条(61);

第一转轴(62),第一固定块(51)上转动式设有第一转轴(62);

齿轮(63),第一转轴(62)上安装有齿轮(63),齿条(61)与齿轮(63)啮合;

凸块(65),滚动毛刷(44)两端焊接有凸块(65);

第二传动组件(64),凸块(65)与第一转轴(62)之间连接有第二传动组件(64);

第一滑套(68),两块支撑板(42)下部均固接有第一滑套(68);

第一滑动杆(66),第一滑套(68)内滑动式设有第一滑动杆(66),两根第一滑动杆(66)的底端与筛板(43)两部连接,第一滑动杆(66)顶端与凸块(65)接触配合;

第一弹簧(67),两根第一滑动杆(66)上均套装有第一弹簧(67),第一弹簧(67)的两端分别连接在筛板(43)和第一滑套(68)连接。

2.根据权利要求1所述的一种医用手术刀具杀菌灭活装置,其特征在于:还包括有挡住机构(7),挡住机构(7)包括有:固定杆(74),第一固定块(51)底部焊接有固定杆(74);

第二滑套(75),固定杆(74)下部端部固接有第二滑套(75);

第二滑动杆(72),第二滑套(75)两侧对称滑动式设有第二滑动杆(72);

下压块(71),两根第二滑动杆(72)顶端之间连接有下压块(71),下压块(71)顶端与推动块(55)上部连接;

第二弹簧(73),两根第二滑动杆(72)上均套装有第二弹簧(73),第二弹簧(73)的两端分别连接在下压块(71)和第二滑套(75)上;

挡块(76),两根第二滑动杆(72)底端之间连接有挡块(76),挡块(76)底部与支撑块(2)顶部接触配合。

3.根据权利要求2所述的一种医用手术刀具杀菌灭活装置,其特征在于:还包括有推动机构(8),推动机构(8)包括有:第二固定块(81),两块支撑块(2)外侧下部均焊接有第二固定块(81);

第一推块(83),两块台架(3)之间滑动式设有第一推块(83);

第三弹簧(82),第一推块(83)两侧与对应的第二固定块(81)之间连接有第三弹簧(82);

第二转轴(85),台架(3)上转动式设有第二转轴(85);

绕线轮(84),第二转轴(85)上安装有绕线轮(84);

第三滑套(89),台架(3)上焊接有第三滑套(89);

第一滑块(87),第三滑套(89)内滑动式设有第一滑块(87);

拉绳(86),第一推块(83)上设有拉绳(86),拉绳(86)的端部穿过绕线轮(84)连接在第一滑块(87)上;

伸缩杆(88),第一滑块(87)上安装有伸缩杆(88),伸缩杆(88)与下压块(71)接触配合。

4.根据权利要求3所述的一种医用手术刀具杀菌灭活装置,其特征在于:还包括有喷洒机构(9),喷洒机构(9)包括有:第三滑动杆(91),喷洒罐(46)中部滑动式设有第三滑动杆(91);

压杆(93),第三滑动杆(91)顶端焊接有压杆(93);

第四弹簧(92),第三滑动杆(91)上套装有第四弹簧(92),第四弹簧(92)的两端分别连接在第三滑动杆(91)和压杆(93)上;

第三转轴(95),喷洒罐(46)上转动式设有第三转轴(95);

传动块(94),第三转轴(95)端部安装有传动块(94),传动块(94)与压杆(93)接触配合;

第三传动组件(96),第一转轴(62)与第三转轴(95)之间连接有第三传动组件(96)。

5.根据权利要求4所述的一种医用手术刀具杀菌灭活装置,其特征在于:还包括有灭菌储存机构(10),灭菌储存机构(10)包括有:第二推块(101),第一推块(83)底部两侧均固接有第二推块(101);

第四滑套(104),两块台架(3)的外侧端部均设有第四滑套(104);

第四滑动杆(102),两个第四滑套(104)内滑动式设有第四滑动杆(102);

第五弹簧(103),两根第四滑动杆(102)上均套装有第五弹簧(103),第五弹簧(103)的两端分别连接在第四滑动杆(102)和第二推块(101)上;

挡板(105),两根第四滑动杆(102)端部之间连接有挡板(105);

消毒盒(106),支撑块(2)上设有消毒盒(106),挡板(105)底部与消毒盒(106)顶部接触配合;

消毒架(107),两块台架(3)上部之间安装有消毒架(107)。
