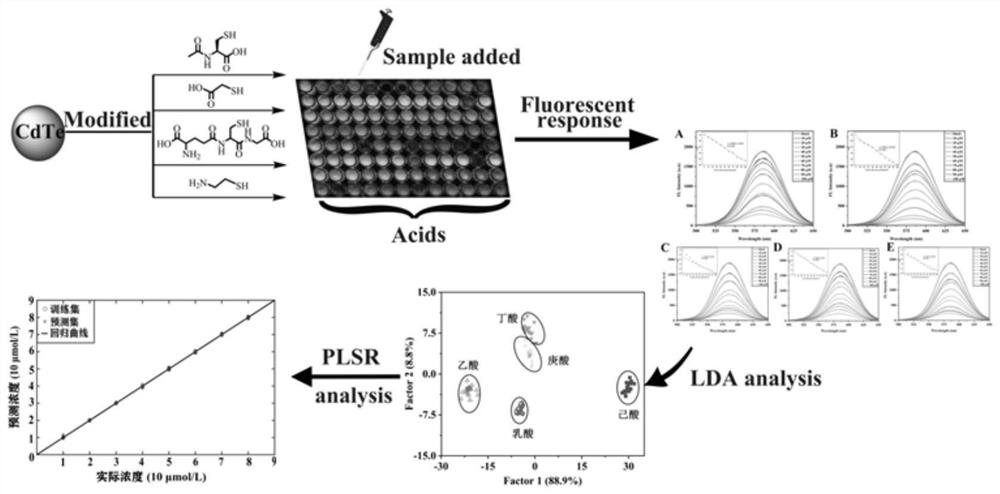

1.一种基于碲化镉量子点荧光猝灭阵列传感器的设计方法，其特征在于，具体步骤如下：

（1）将氯化镉和含巯基的配体溶于超纯水中，其中氯化镉：配体的摩尔质量比为1：1，在室温下搅拌15分钟；根据不同的配体用氢氧化钠溶液或者盐酸溶液将pH调节至不同值，在氮气氛围下搅拌15分钟；加入亚碲酸钠，氯化镉：亚碲酸钠的摩尔质量比为1：0.2，再加入硼氢化钠，氯化镉：硼氢化钠的摩尔质量比为3：4，通氮气搅拌10分钟；最后将搅拌后的溶液放入100℃油浴中搅拌反应至量子点溶液荧光呈现橙黄色或黄绿色；冷却至室温，量子点溶液与无水乙醇以体积比1:3加入乙醇，静置30分钟后，8000 rpm转速下离心15分钟后洗涤，将沉淀溶于无水乙醇，重复三次离心纯化后冷藏备用，三次无水乙醇用量相同；

（2）用乙醇配置0.1 mmol/L‑0.8 mmol/L的己酸、乙酸、乳酸、丁酸、庚酸五种有机酸，取

10 μL配置好的有机酸样品在加入990 μL稀释100倍的量子点溶液后，量子点溶液处于荧光猝灭的状态，混匀静置10分钟后测量其荧光强度；不同有机酸的加入使得量子点荧光强度不同程度地降低；分别测试记录不同量子点与不同有机酸响应的光谱数据，每个样品平行测量6次，并且每次采集3组荧光光谱数据；

（3）以不同的量子点作为传感元件，建立多通道荧光传阵列感器。

2.根据权利要求1所述的一种基于碲化镉量子点荧光猝灭阵列传感器的设计方法，其特征在于，所述配体选自N‑乙酰‑L‑半胱氨酸、巯基乙酸、谷胱甘肽和巯基乙胺，pH分别为

9.70, 11.00, 10.00, 5.50。

3.根据权利要求1所述的一种基于碲化镉量子点荧光猝灭阵列传感器的设计方法，其特征在于，所述步骤（2）中荧光光谱测定条件均为发射波长测量范围为500‑650 nm，激发波长为340 nm，激发波长和发射波长的狭缝为10 nm。

4.根据权利要求1所述的一种基于碲化镉量子点荧光猝灭阵列传感器的设计方法，其特征在于，所述阵列传感器中每个通道中的量子点浓度均相同。

5.一种基于权利要求1所述的方法设计的基于碲化镉量子点荧光猝灭阵列传感器在己酸、乙酸、乳酸、丁酸、庚酸的定性判别与定量分析方面的应用。

6.根据权利要求5所述的应用，其特征在于，所述己酸、乙酸、乳酸、丁酸、庚酸的浓度范围为10 μmol/L‑80 μmol/L。

7.根据权利要求5所述的应用，其特征在于，将阵列传感器的每一个通道中平行添加待测样品进行反应，反应后，在激发波长为340 nm的条件下测量荧光强度，实现对有机酸样品种类的判别，通过偏最小二乘回归法，对荧光全光谱进行分析，从而对五种酸进行定量分析。

8.根据权利要求7所述的应用，其特征在于，每一个反应中平行添加有机酸样品进行反应的条件为室温反应10分钟。
