专利号: 2021100341082
申请人: 仙居县液压件二分厂(普通合伙)
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

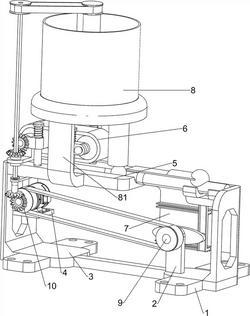

1.一种坚果类食品加工用的板栗开口机,其特征在于,包括有:第一底座(1),其顶部连接有第一安装板(2);

第二底座(3),其连接在第一底座(1)的一侧;

第二安装板(4),其连接在第二底座(3)上;

开口装置(5),其安装在第二底座(3)上;

挤压装置(6),其连接在开口装置(5)上;

推料装置(7),其连接在第一底座(1)上;

开口装置(5)包括有:

通槽板(51),其连接在第二底座(3)的顶部;

刀片(52),其连接在通槽板(51)上;

挤压装置(6)包括有:

导杆(61),其连接在通槽板(51)的顶部;

滑套(62),其滑动式地连接在导杆(61)上;

复位弹簧(63),其连接在滑套(62)与导杆(61)之间;

皮带轮(64),其转动式地连接在滑套(62)上;

平皮带(65),其安装在皮带轮(64)上;

推料装置(7)包括有:

导轨(71),其连接在第一底座(1)上;

滑轨(72),其滑动式地连接在导轨(71)上;

固定块(73),其连接在滑轨(72)上;

推杆(74),其连接在固定块(73)上;

堵料板(75),其连接在推杆(74)上。

2.根据权利要求1所述的一种坚果类食品加工用的板栗开口机,其特征在于,还包括有出料装置(8),出料装置(8)包括有:储料筒(81),其连接在通槽板(51)的顶部;

轴杆(82),其转动式地连接在储料筒(81)内;

搅拌杆(83),其连接在轴杆(82)上;

出料管(84),其连接在储料筒(81)的底部,出料管(84)底端与堵料板(75)接触配合。

3.根据权利要求2所述的一种坚果类食品加工用的板栗开口机,其特征在于,还包括有驱动装置(9),驱动装置(9)包括有:伺服电机(91),其安装在第二安装板(4)上;

转轴(92),其连接在伺服电机(91)的输出轴上;

凸轮(93),其转动式地连接在第一安装板(2)上;

滑轴(94),其连接在凸轮(93)的端部,滑轴(94)与滑轨(72)滑动配合,凸轮(93)与转轴(92)之间传动连接。

4.根据权利要求3所述的一种坚果类食品加工用的板栗开口机,其特征在于,还包括有传动装置(10),传动装置(10)包括有:菱形杆(101),其转动式地连接在通槽板(51)上;

第一锥齿轮(102),其设有两个,两个第一锥齿轮(102)分别连接在菱形杆(101)与转轴(92)上,两个第一锥齿轮(102)相啮合;

连接块(103),其连接在滑套(62)上;

内菱形套(104),其转动式地连接在连接块(103)上,菱形杆(101)贯穿内菱形套(104)中心,内菱形套(104)与菱形杆(101)滑动配合;

第二锥齿轮(105),其设有两个,两个第二锥齿轮(105)分别连接在皮带轮(64)与内菱形套(104)上,两个第二锥齿轮(105)相啮合;

皮带传动组(106),其连接在菱形杆(101)与轴杆(82)之间。

5.根据权利要求4所述的一种坚果类食品加工用的板栗开口机,其特征在于,堵料板(75)的制造材质为不锈钢。
