专利号: 2021100362746
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

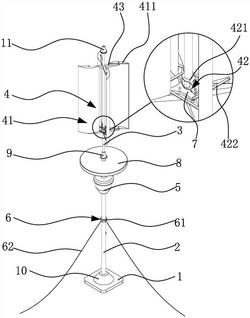

1.一种近海单桩风能波浪能集成发电装置,包括固设在近海海底的基座(1),所述基座(1)上固设有竖向的单桩支柱(2),所述单桩支柱(2)的上端转动连接有竖向的转轴(3),其特征在于,所述转轴(3)的上端套设有风能发电机构(4),所述风能发电机构(4)包括若干个绕所述转轴(3)周向均匀间隔分布的风叶(41),所述风叶(41)呈圆弧形镂空式结构,所述风叶(41)均竖向设置,所述转轴(3)上设有能够带动所有所述风叶(41)的外侧边朝向所述转轴(3)外表面方向摆动的驱动结构(42),所述风能发电机构(4)还包括与所述转轴(3)相连接的发电机;所述单桩支柱(2)上套设有波浪能发电机构(5)且所述波浪能发电机构(5)能够在所述转轴(3)上升降移动,所述波浪能发电机构(5)的内部设置有用于控制波浪能发电机构(5)上下移动的水泵;所述转轴(3)上位于所述波浪能发电机构(5)的下侧位置设有系泊机构(6);所述风叶(41)的上下两端均具有端盖(411);所述驱动结构(42)包括驱动电机(421)和若干个传动连杆(422),所述传动连杆(422)与所述风叶(41)的数量相同且两者一一对应设置;所述转轴(3)上套设有十字连接板(7),所述驱动电机(421)位于所述十字连接板(7)的上侧且能够带动所述十字连接板(7)在所述转轴(3)上转动,所述传动连杆(422)有四个,所述十字连接板(7)的四端分别与四个所述传动连杆(422)的一端活动连接,四个所述传动连杆(422)的另一端与对应的所述风叶(41)活动连接;所述风能发电机构(4)上风叶(41)的朝向能够随着风速的变化而变化。

2.根据权利要求1所述的近海单桩风能波浪能集成发电装置,其特征在于,所述风叶(41)呈竖向的长条状且其纵切面为矩形,所述风叶(41)的外侧面为弧形凸面,内侧面为弧形凹槽。

3.根据权利要求2所述的近海单桩风能波浪能集成发电装置,其特征在于,所述风叶(41)的数量为四个,所述转轴(3)上上下平行间隔固设有两个十字轴套(43),所述十字轴套(43)的外端与所述风叶(41)的端盖(411)活动连接。

4.根据权利要求1或2或3所述的近海单桩风能波浪能集成发电装置,其特征在于,所述单桩支柱(2)的上端固设有圆形平台(8),所述转轴(3)的下端通过连接套(9)转动连接在所述圆形平台(8)上。

5.根据权利要求1或2或3所述的近海单桩风能波浪能集成发电装置,其特征在于,所述系泊机构(6)包括绳舱(61)和三个绳索(62),所述绳舱(61)套设在所述转轴(3)上,所述绳舱(61)上沿其周向均匀间隔设置有三个出绳孔(611),三个绳索(62)与三个出绳孔(611)一一对应设置,所述绳索(62)的一端缠绕在所述绳舱(61)内,所述绳索(62)的另一端穿过所述出绳孔(611)伸入近海海底。

6.根据权利要求1或2或3所述的近海单桩风能波浪能集成发电装置,其特征在于,所述基座(1)的上侧固连有环形桩靴(10),所述单桩支柱(2)的下端插设在所述环形桩靴(10)上,所述转轴(3)的顶端固连有警示器(11)。
