专利号: 2021100381588
申请人: 莆田城厢振达宸贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

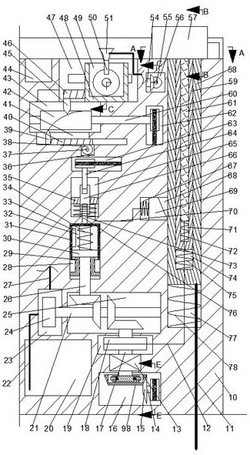

摘要:

权利要求书:

1.一种树木防火避雷针,包括主体,其特征在于:所述主体内设置有开口朝上的灭火滑动腔,所述灭火滑动腔的下方左侧连通设置有转筒腔,所述转筒腔的右侧设置有皮带腔,所述灭火滑动腔的后侧连通设置有摇摆滑动腔,所述摇摆滑动腔的右侧设置有中间腔,所述中间腔的后侧设置有联动腔,所述转筒腔的下侧连通设置有驱动腔,所述驱动腔的下端壁中部连通设置有位于所述联动腔下侧前方的转动腔,所述转动腔的下方设置有带轮腔,所述带轮腔的上方右后侧设置有主动卷线腔,所述主动卷线腔的前侧设置有附属卷线腔,所述主体的上端面设置有除障装置,所述带轮腔的下方左侧设置有间断腔,所述间断腔的下侧设置有间歇腔,所述间歇腔的下侧设置有调速腔,所述调速腔的左侧设置有叶轮腔,所述叶轮腔的下侧设置有存储腔,所述调速腔的下方设置有位于所述存储腔右侧的牵引卷线腔,所述牵引卷线腔的下方设置有后侧与所述皮带腔连通的齿轮腔,所述调速腔的右侧设置有开口朝上的收纳腔,所述收纳腔内设置有导电装置,所述收纳腔的左端壁中部设置有开口朝右的复位腔,所述复位腔内设置有保险装置,所述灭火滑动腔的左侧设置有固定在所述主体内的感应器,所述灭火滑动腔内设置有灭火装置,所述灭火装置包括滑动设置于所述灭火滑动腔内的灭火块,所述灭火块内设置有开口朝上的灭火腔,所述灭火腔的前端壁和后端壁之间转动设置有摆动转轴,所述摇摆滑动腔内滑动设置有摇摆从动块,所述摇摆从动块内设置有摇摆驱动腔,所述摆动转轴的后侧延伸至所述摇摆驱动腔内,所述摆动转轴上固定有位于所述灭火腔内的摆动轮,所述摆动轮的外侧上方固定安装有灭火杆,所述灭火杆的上侧固定有灭火喷头。

2.如权利要求1所述的一种树木防火避雷针,其特征在于:所述导电装置包括滑动设置于所述收纳腔内的第一导电块,所述第一导电块内设置有开口朝上的第一弹力腔,所述第一弹力腔内滑动设置有第二导电块,所述第二导电块的下端面与所述第一弹力腔的下端壁之间固定安装有第一弹力弹簧,所述第二导电块内设置有开口朝上的第二弹力腔,所述第二弹力腔内滑动设置有第三导电块,所述第三导电块的下端面与所述第二弹力腔的下端壁之间固定安装有第二弹力弹簧,所述第一导电块的下端面与所述收纳腔的下端壁之间固定安装有收纳弹簧,所述第一导电块的下端面右侧固定安装有一端穿过所述主体与地面连接的接地线,所述牵引卷线腔的下端壁固定安装有主电机,所述主电机内动力连接有上侧穿过所述牵引卷线腔延伸至所述调速腔内的电机轴,所述电机轴的下侧延伸至所述齿轮腔内,所述电机轴上固定安装有位于所述牵引卷线腔内的牵引卷线轮,所述牵引卷线轮上缠绕安装有牵引绳,所述牵引绳的一端延伸至所述收纳腔内并穿过所述第一导电块和所述第二导电块与所述第三导电块的下端面固定连接。

3.如权利要求1所述的一种树木防火避雷针,其特征在于:所述灭火装置包括转动设置于所述调速腔的左端壁和右端壁之间且左侧延伸至所述叶轮腔内的传递腔,所述传递腔与所述电机轴的上侧通过一对锥齿轮副连接,所述传递腔的左侧固定有叶轮,所述叶轮腔的左端壁连通设置有一端延伸至所述存储腔内的吸出管,所述叶轮腔的上端壁连通设置有喷出管,所述喷出管的一端与所述灭火喷头连通,所述电机轴的下侧固定安装有位于所述齿轮腔内的离心轮模块,当所述离心轮模块高转速时能够传递动力,当所述离心轮模块低转速时无法传递动力,所述离心轮模块的右侧啮合有中间锥齿轮,所述中间锥齿轮的右端面固定安装有转动设置于所述齿轮腔右端壁内的中间轴,所述中间轴的后侧设置有与所述皮带腔下侧开口对齐且与所述齿轮腔左端壁和右端壁转动连接的中间带轮轴,所述中间轴与所述中间带轮轴之间通过一组皮带轮连接。

4.如权利要求3所述的一种树木防火避雷针,其特征在于:所述灭火装置还包括固定安装在所述灭火块左端面下侧的灭火滑动杆,所述灭火滑动杆的下端面左侧固定有下侧延伸至所述转筒腔内的灭火导杆,所述转筒腔的左端壁和右端壁之间转动设置有右侧延伸至所述皮带腔内的转轴,所述转轴的右侧与所述中间带轮轴之间通过一组皮带轮连接,所述转轴上固定有位于所述转筒腔内的转筒,所述转筒的外侧端面设置有与所述灭火导杆滑动连接的圆环状凹槽,所述驱动腔的下端壁滑动设置有驱动滑动杆,所述驱动滑动杆的左侧固定有上侧延伸至所述转筒腔内的驱动导杆,所述转筒外侧端面的凹槽与所述驱动导杆的上侧滑动连接,所述转动腔的前端壁和后端壁之间转动设置有后侧延伸至所述联动腔内的转动轴,所述转动轴上固定有位于所述转动腔内且与所述驱动滑动杆下侧啮合的转动齿轮,所述中间腔的后端壁转动设置有后侧延伸至所述联动腔内的中间输出轴,所述中间输出轴的后侧与所述转动轴的后侧通过一组皮带轮连接,所述中间腔的左端壁转动设置有左侧延伸至所述摇摆滑动腔内的中间输入轴,所述中间输入轴的右侧与所述中间输出轴的前侧通过一对锥齿轮副连接,所述摇摆驱动腔的右端壁转动设置有右侧延伸至所述摇摆滑动腔内并与所述中间输入轴花键连接的摇摆输入轴,所述摇摆输入轴的左侧与所述摆动转轴的后侧通过一对锥齿轮副连接。

5.如权利要求1所述的一种树木防火避雷针,其特征在于:所述除障装置包括滑动设置于所述主体上端面右侧的除障板,所述主动卷线腔的下端壁转动设置有下侧延伸至所述带轮腔内的输入带轮轴,所述输入带轮轴的上侧固定有位于所述主动卷线腔内的主动卷线轮,所述主动卷线轮上缠绕安装有后侧拉扯绳,所述后侧拉扯绳的一端与所述除障板的后端面固定连接,所述附属卷线腔的上端壁和下端壁之间转动设置有附属卷线轴,所述附属卷线轴上固定有附属卷线轮,所述附属卷线轮上缠绕安装有一端与所述除障板前端面固定连接的前侧拉扯绳,所述附属卷线轴的上侧与所述附属卷线腔的上端壁之间固定连接有涡卷弹簧,所述间断腔的上端壁转动设置有上侧延伸至所述带轮腔内的输出带轮轴,所述输出带轮轴的上侧与所述输入带轮轴的下侧通过一组皮带轮连接。

6.如权利要求1所述的一种树木防火避雷针,其特征在于:所述保险装置包括滑动设置于所述复位腔内的复位块,所述复位块的左端壁和左端面之间固定连接有复位弹簧,所述复位块的左端面固定安装有拉绳,所述间断腔内滑动设置有间断板,所述间断板上转动设置有能够与所述输出带轮轴下侧花键连接的间断轴,所述间断板的下端面与所述间断腔的下端壁之间固定连接有间断弹簧,所述拉绳的一端与所述间断板的下端面右侧固定连接,所述间歇腔的上端壁转动设置有间歇块,所述间歇块的上端面固定有转动设置于所述间歇腔上端壁且上侧延伸至所述间断腔内并能够与所述间断轴下侧花键连接的间断输入轴,所述间歇块内设置有开口朝下的连接腔,所述连接腔的内侧端壁固定安装有间歇卡块,所述间歇腔的下端壁转动设置有上侧延伸至所述连接腔内与所述连接腔上端壁转动连接且下侧延伸至所述调速腔内的调速输出轴,所述调速输出轴的下侧与所述传递腔之间通过一对锥齿轮副连接,所述调速输出轴上花键连接有与所述间歇腔螺纹连接的间歇螺纹筒,当所述间歇螺纹筒的上端面与所述间歇块的下端面接触时,此时所述间歇螺纹筒与所述间歇腔的内侧端壁为转动连接,所述间歇螺纹筒的上侧转动设置与所述连接腔内侧端壁滑动且转动连接并能够与所述间歇卡块配合连接的间歇板,所述间歇板的上端面与所述连接腔的上端壁之间固定连接有间歇弹簧。
