专利号: 2021100415245
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

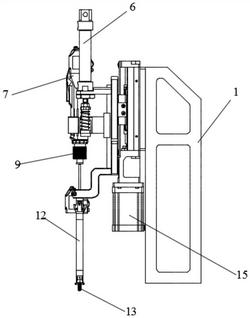

1.一种新型数字媒体艺术设计用产品精光装置,其包括定位架(1)、微幅升降调节机构、升降微幅调节座(2)、第一精光驱动机构、第二精光驱动机构、第一精光头(13)和第二精光头(17),其中,所述定位架上采用所述微幅升降调节机构可微幅升降的调节设置有所述升降微幅调节座,所述升降微幅调节座上固定连接设置有所述第一精光驱动机构、第二精光驱动机构,所述第一精光驱动机构上驱动连接有所述第一精光头(13),所述第二精光驱动机构上驱动连接有第二精光头(17),其特征在于,所述第一精光头的中心设置有中心穿孔(21),且所述第二精光头从所述中心穿孔(21)中穿过,且所述第二精光头能够上下滑动配合的位于所述中心穿孔(21)内,以便使得所述第二精光头能够隐藏或者伸出所述中心穿孔,且所述第一精光头的硬度小于所述第二精光头的硬度。

2.根据权利要求1所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述第一精光头(13)包括空心连接筒(23)、锥形筒(18)、精光外盘(19)和精光内盘(22),其中,所述空心连接筒的下端同轴连接至所述锥形筒,所述锥形筒的下端连接有所述精光外盘,所述精光外盘的内部同轴设置有所述精光内盘,且所述精光内盘与所述精光外盘之间设置有间隙,所述精光内盘和所述精光外盘在其径向方向上均具有一定的弹性变形能力,所述精光外盘(19)的底面和四周面以及所述精光内盘(22)的底面均设置有精光抛光层,所述中心穿孔位于所述精光内盘的中心。

3.根据权利要求2所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述精光外盘(19)和精光内盘(22)上沿着其轴向方向延伸的设置有轴向开槽,所述轴向开槽为圆周阵列的设置在所述精光外盘和精光内盘上的多个,且所述精光内盘的底面上设置有多个圆周阵列布置的精光片(20),所述精光片为具有一定弹性的结构。

4.根据权利要求3所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述第二精光头(17)包括精光处理柱(23),所述精光处理柱套设在所述精光内盘中心的中心穿孔内,且所述精光处理柱与所述精光内盘的中心穿孔的内壁之间具有间隙,且所述精光处理柱可在所述精光内盘内相对于所述精光内盘轴向相对移动的设置。

5.根据权利要求4所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述精光处理柱(23)的外周壁上密集的设置有多个精光处理凸起。

6.根据权利要求5所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述微幅升降调节机构包括升降调节伺服电机(15)、丝杠座(5)和螺母丝杠机构,其中,所述升降调节伺服电机的输出端连接所述螺母丝杠机构的丝杠上,所述定位架上的上下两端分别固定设置有所述丝杠座,所述螺母丝杠机构的丝杠的两端可转动的设置在所述丝杠座上,所述螺母丝杠机构的螺母与所述升降微幅调节座(2)固定连接,以便由所述升降调节伺服电机驱动所述升降微幅调节座上下微幅升降运动。

7.根据权利要求5所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述定位架上设置有用于检测所述升降微幅调节座(2)升降移动位移的位移检测器,所述位移检测器能够对所述升降微幅调节座(2)的升降位移进行检测。

8.根据权利要求6所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述第一精光驱动机构包括精光调节气缸(6)、气缸架(3)、导向架(8)、导向滑套、弹簧(16)、弯折连接架(14)和第一精光驱动器(11),所述精光调节气缸的缸体采用所述气缸架固定在所述升降微幅调节座(2)上,所述精光调节气缸的输出端连接有驱动杆,所述驱动杆的下端固定设置有所述导向滑套,所述导向滑套与所述导向架滑动配合,所述导向架固定在所述升降微幅调节座上,且所述导向滑套的上端与所述气缸架之间设置有所述弹簧,所述驱动杆套设在所述弹簧内,所述驱动杆的下端连接所述弯折连接架,所述弯折连接架上固定设置有所述第一精光驱动器(11)和驱动套管(12),所述第一精光头(13)固定在所述驱动套管的下端,且所述第一精光驱动器(11)驱动所述驱动套管动作以便驱动所述第一精光头进行精光作业,通过所述精光调节气缸来调节所述第一精光头与所述第二精光头之间的相对轴向移动。

9.根据权利要求8所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述第二精光驱动机构包括第二精光驱动器(7)、第二精光驱动座(9)、第二精光驱动杆(10),其中,所述第二精光驱动器固定在所述升降微幅调节座(2)上,所述第二精光驱动器的输出端通过第二精光驱动座(9)连接至所述第二精光驱动杆(10),所述第二精光驱动杆(10)的下端穿过所述驱动套管,且所述第二精光驱动杆的下端连接至所述第二精光头。

10.根据权利要求9所述一种新型数字媒体艺术设计用产品精光装置,其特征在于:所述第一精光驱动器(11)驱动所述第一精光头旋转旋转转动和/或高频轴向震荡运动,所述第二精光驱动器(7)驱动所述第二精光头旋转旋转转动和/或高频轴向震荡运动。
