专利号: 2021100471368
申请人: 佛山市易豆科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种磨豆咖啡壶的升降方法,其特征在于:其升降方法具体包括以下步骤:

步骤一、将顶盖(25)打开,放入咖啡豆,然后盖上顶盖(25),接下来在承载座(6)上放置咖啡杯,然后根据咖啡杯的大小调节咖啡杯与流出斗(9)的距离,此时远程操控启动电动推杆(14),电动推杆(14)向右推动带动安装在电动推杆(14)上的主动锥齿轮(15)与从动锥齿轮(19)相啮合;

步骤二、然后远程操控启动伺服电机(3),伺服电机(3)正反向转动带动横锥齿轮(12)转动,横锥齿轮(12)转动带动竖锥齿轮(13)、转动轴(11)、电动推杆(14)和主动锥齿轮(15)转动,主动锥齿轮(15)转动带动从动锥齿轮(19)和丝杆(18)转动,丝杆(18)正反向转动带动与其螺纹连接的升降环(20)升降,升降环(20)升降带动升降板(21)和承载座(6)升降,此时另一个升降环(20)在滑杆(17)上滑动,固定滑块(23)在固定滑槽(24)内滑动,调节至所需位置后,关闭伺服电机(3),然后操控电动推杆(14)向左推动带动安装在电动推杆(14)上的主动锥齿轮(15)离开从动锥齿轮(19);

步骤三、接下来咖啡机工作进行磨豆,加热蒸汽经过滤孔盖(27)排出,于此同时启动伺服电机(3),伺服电机(3)转动亦带动转动杆(4)转动,转动杆(4)转动带动套筒(7)和承载座(6)转动,此时升降板(21)的一侧在环形滑槽(22)内滑动,进而带动承载座(6)上的咖啡杯转动接料。

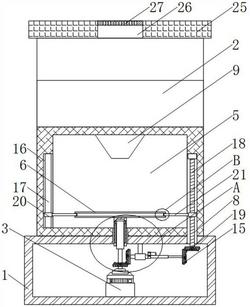

2.一种磨豆咖啡壶的升降装置,其特征在于:包括底座箱(1),所述底座箱(1)的顶部固定连接有磨豆咖啡壶外壳(2),其特征在于:所述底座箱(1)内表面的底部固定连接有伺服电机(3),且伺服电机(3)输出轴的顶端固定连接有转动杆(4),所述磨豆咖啡壶外壳(2)的前侧开设有容腔(5),所述容腔(5)的内部设有承载座(6),且承载座(6)的底部固定连接有套筒(7),所述转动杆(4)的顶端贯穿底座箱(1)并延伸至套筒(7)的内部,所述底座箱(1)的内腔设有升降机构(8),且容腔(5)内表面的顶部连通有流出斗(9);

所述升降机构(8)包括固定筒(10),且固定筒(10)的右侧贯穿有转动轴(11),所述伺服电机(3)输出轴的外周固定连接有横锥齿轮(12),所述转动轴(11)的左端贯穿并延伸至固定筒(10)的外部,所述转动轴(11)的左端固定连接有与横锥齿轮(12)相啮合的竖锥齿轮(13),且转动轴(11)的右端固定连接有电动推杆(14),所述电动推杆(14)输出轴的右端固定连接有主动锥齿轮(15),且容腔(5)内表面的左右两侧均开设有连接槽(16),左侧所述连接槽(16)内表面的顶部和底部之间固定连接有滑杆(17),右侧所述连接槽(16)内表面的顶部转动连接有丝杆(18),且丝杆(18)的底端贯穿磨豆咖啡壶外壳(2)并延伸至底座箱(1)的内部,所述丝杆(18)的底端固定连接有从动锥齿轮(19),所述滑杆(17)和丝杆(18)的外周均套设有升降环(20),两个所述升降环(20)相对的一侧均固定连接有升降板(21),且承载座(6)的外周开设有环形滑槽(22),两个所述升降板(21)相对的一侧均延伸至环形滑槽(22)的内部;

所述转动轴(11)的外周与固定筒(10)的贯穿处为转动连接,所述固定筒(10)通过支撑架与底座箱(1)的内腔固定连接;

所述丝杆(18)的外周与磨豆咖啡壶外壳(2)的贯穿处为转动连接,且丝杆(18)的外周与底座箱(1)的贯穿处为转动连接;

左侧所述升降环(20)的内腔与滑杆(17)的外周为滑动连接,右侧所述升降环(20)的内腔与丝杆(18)的外周为螺纹连接。

3.根据权利要求2所述的一种磨豆咖啡壶的升降装置,其特征在于:所述转动杆(4)的左右两侧均固定连接有固定滑块(23),且套筒(7)内表面的左右两侧均开设有与滑块相匹配的固定滑槽(24)。

4.根据权利要求2所述的一种磨豆咖啡壶的升降装置,其特征在于:所述磨豆咖啡壶外壳(2)的顶部卡接有顶盖(25),且顶盖(25)的顶部开设有通槽(26),所述通槽(26)的内腔固定连接有滤孔盖(27)。
