专利号: 2021100473151
申请人: 陕西省宁强县新宁酒厂
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

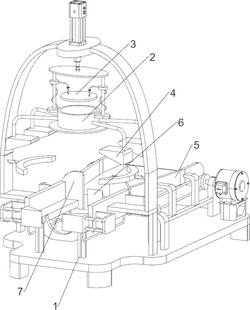

1.一种酿酒用酒坛泥封设备,其特征是,包括:基座(1)和定型机构(2),基座(1)上设有定型机构(2);

压实机构(3),定型机构(2)上设有压实机构(3);

定型机构(2)包括:

第一支撑架(21),基座(1)上两侧均设有第一支撑架(21);

支撑板(22),两个第一支撑架(21)顶部之间连接有支撑板(22);

气缸(23),支撑板(22)上安装有气缸(23);

椭圆推板(24),气缸(23)伸缩杆底部设有椭圆推板(24);

第一连接杆(25),椭圆推板(24)底部两侧均设有第一连接杆(25);

第一伸缩组件(26),第一连接杆(25)底端设有第一伸缩组件(26);

定型板(27),两个第一伸缩组件(26)底端之间连接有定型板(27);

压实机构(3)包括:

第二连接杆(31),第一伸缩组件(26)上部设有第二连接杆(31);

第二伸缩组件(32),第二连接杆(31)底端设有第二伸缩组件(32);

压板(33),两个第二伸缩组件(32)底端之间连接有压板(33);

还包括有定位夹紧机构(4),定位夹紧机构(4)包括:第三连接杆(41),定型板(27)两侧均对称设有第三连接杆(41);

第一楔形块(42),第三连接杆(41)底端设有第一楔形块(42);

第三伸缩组件(43),第一支撑架(21)下部两侧均设有第三伸缩组件(43);

弧形定位板(44),两根第三伸缩组件(43)内端对称设有弧形定位板(44),弧形定位板(44)与第一楔形块(42)配合;

还包括有推料机构(6),推料机构(6)包括:弧形固定块(61),基座(1)上前侧左右两部之间连接有弧形固定块(61);

第四伸缩组件(62),弧形固定块(61)后壁左右两侧均设有第四伸缩组件(62);

第一固定块(63),两个第四伸缩组件(62)端部之间连接有第一固定块(63);

第五伸缩组件(64),第一固定块(63)顶部两侧均设有第五伸缩组件(64);

第二楔形块(65),两个第五伸缩组件(64)顶端之间连接有第二楔形块(65);

第四连接杆(66),第一固定块(63)上设有第四连接杆(66);

手柄(67),第四连接杆(66)上设有手柄(67)。

2.如权利要求1所述的一种酿酒用酒坛泥封设备,其特征是,还包括有送料机构(5),送料机构(5)包括:带电机(51),基座(1)上安装有带电机(51);

轴承座(52),基座(1)上两侧均对称安装有轴承座(52);

第一转轴(53),两个轴承座(52)之间连接有第一转轴(53),第一转轴(53)右侧与带电机(51)连接;

第二转轴(54),两个轴承座(52)之间连接有第二转轴(54);

传送组件(55),第一转轴(53)和第二转轴(54)之间连接有传送组件(55);

第二支撑架(56),一侧的两个轴承座(52)之间与另一侧的两个轴承座(52)之间均连接有第二支撑架(56);

导料板(57),两个第二支撑架(56)顶部之间连接有导料板(57)。

3.如权利要求2所述的一种酿酒用酒坛泥封设备,其特征是,还包括有控料机构(7),控料机构(7)包括:第二固定板(71),基座(1)上两侧对称设有第二固定板(71);

第三固定板(72),基座(1)上两侧对称设有第三固定板(72);

第六伸缩组件(73),两块第二固定板(71)内侧均设有两根第六伸缩组件(73);

第三楔形块(74),同侧的两个第六伸缩组件(73)内端之间均连接有第三楔形块(74);

第七伸缩组件(75),两块第三固定板(72)内侧均设有第七伸缩组件(75);

挡板(76),两个第七伸缩组件(75)内端对称设有挡板(76),挡板(76)与同侧的第三楔形块(74)连接。

4.如权利要求3所述的一种酿酒用酒坛泥封设备,其特征是,定型板(27)呈圆柱状。
