专利号: 2021100534723
申请人: 仙居县盛泉工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

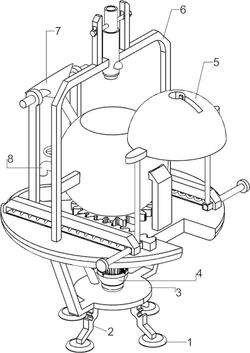

1.一种医疗用调配药液搅拌设备,其特征是,包括有:支撑盘(1)和支撑架(2),支撑盘(1)顶部均设有支撑架(2);

放置组件(3),支撑架(2)顶部之间连接有放置组件(3);

搅拌机构(4),放置组件(3)上设有搅拌机构(4);

放置组件(3)包括有:

固定架(30),支撑架(2)顶部之间连接有固定架(30);

安装盘(31),固定架(30)顶部设有安装盘(31);

齿轮(32),安装盘(31)上转动式连接有齿轮(32);

圆形料箱(33),安装盘(31)上设有圆形料箱(33);

搅拌机构(4)包括有:

固定盘(40),固定架(30)上设有固定盘(40);

伺服电机(41),固定盘(40)上设有伺服电机(41);

转轴(42),伺服电机(41)输出轴设有转轴(42),转轴(42)穿过安装盘(31),转轴(42)与齿轮(32)连接,转轴(42)与圆形料箱(33)转动式连接;

搅拌器(43),转轴(42)顶部设有搅拌器(43);

还包括有防护机构(5),防护机构(5)包括有:第一滑轨(50),安装盘(31)顶部两侧均连接有第一滑轨(50);

滑块(52),第一滑轨(50)上均滑动式连接有滑块(52);

弹簧(51),滑块(52)一侧与同侧的第一滑轨(50)内壁之间均设有弹簧(51);

齿条(53),前侧的滑块(52)内侧设有齿条(53),齿条(53)与齿轮(32)啮合;

连接杆(54),滑块(52)内侧顶部均设有连接杆(54);

防护器(55),连接杆(54)之间连接有防护器(55);

还包括有下料机构(6),下料机构(6)包括有:固定块(60),安装盘(31)顶部两侧均连接有L形杆(61),前侧的L形杆(61)与圆形料箱(33)连接;

第二滑轨(62),L形杆(61)顶部均设有第二滑轨(62);

滑杆(63),第二滑轨(62)上均滑动式连接有滑杆(63);

升降筒(66),滑杆(63)之间连接有升降筒(66);

空心筒(64),L形杆(61)之间连接有空心筒(64),空心筒(64)与升降筒(66)滑动式连接;

挡板(65),空心筒(64)一侧设有挡板(65);

固定块(60),防护器(55),两侧均连接有固定块(60);

还包括有进水机构(7),进水机构(7)包括有:支撑座(70),安装盘(31)两侧均连接有支撑座(70);

漏斗(71),支撑座(70)上部之间连接有漏斗(71);

水管(72),漏斗(71)下部与圆形料箱(33)之间设有水管(72);

还包括有出料机构(8),出料机构(8)包括有:安装管(80),圆形料箱(33)一侧设有安装管(80);

阀门(81),安装管(80)上设有阀门(81);

支撑柱(82),固定架(30)顶部一侧设有支撑柱(82)。

2.根据权利要求1所述的一种医疗用调配药液搅拌设备,其特征是,水管(72)材质为塑料。
