专利号: 2021100580863
申请人: 常州市凯优医疗器械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

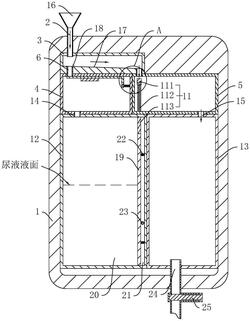

1.一种医用导尿袋,包括导尿袋本体(1)、设置于所述导尿袋本体(1)顶部的进液管(2),其特征是:所述导尿袋本体(1)内腔的顶部设置有进液囊包(3),所述进液管(2)与所述进液囊包(3)相连通;

所述导尿袋本体(1)内腔的中部并排设置有第一换液囊包(4)以及第二换液囊包(5);

所述第一换液囊包(4)与所述进液囊包(3)之间连通设置有第一换液管(6),所述第一换液囊包(4)内部设置有用以封堵所述第一换液管(6)的第一挡块(7),所述第一换液囊包(4)内部设置有用以驱动所述第一挡块(7)滑动的第一驱动机构(8);所述第二换液囊包(5)与所述进液囊包(3)之间连通设置有第二换液管(9),所述第二换液囊包(5)内部设置有用以封堵所述第二换液管(9)的第二挡块(10),所述第二换液囊包(5)内部设置有用以驱动所述第二挡块(10)滑动的第二驱动机构(11);

所述导尿袋本体(1)内腔的底部并排设置有第一储液囊包(12)以及第二储液囊包(13);所述第一储液囊包(12)与所述第一换液囊包(4)之间连通设置有第一储液管(14),所述第二储液囊包(13)与所述第二换液囊包(5)之间连接有第二储液管(15)。

2.根据权利要求1所述的一种医用导尿袋,其特征是:所述进液管(2)顶部设置有接尿斗(16)。

3.根据权利要求1所述的一种医用导尿袋,其特征是:所述进液囊包(3)的底面设置有导流斜面(17),所述导流斜面(17)的高点靠近所述进液管(2)一侧。

4.根据权利要求3所述的一种医用导尿袋,其特征是:所述导流斜面(17)上设置有挡板(18),所述挡板(18)靠近所述第一换液管(6)一侧。

5.根据权利要求1所述的一种医用导尿袋,其特征是:所述第一驱动机构(8)包括设置在所述第一换液囊包(4)内部并固定于所述第一挡块(7)的弹簧一(81)、设置在所述第一挡块(7)内部的磁块一(82);

所述第一储液囊包(12)内部滑移连接有滑动板(19),所述滑动板(19)将所述第一储液囊包(12)的内腔分隔成为左右并排设置储液腔室(20)以及活动腔室(21);

所述第二挡块(10)伸入所述第二换液管(9),所述第二驱动机构(11)包括设置在所述第二挡块(10)内部的磁块二(111)、设置在所述第二换液囊包(5)内部并固定于所述第二挡块(10)的弹簧二(112)、设置在所述滑动板(19)顶部的磁块三(113),所述磁块一(82)与所述磁块二(111)之间的磁力为斥力,所述磁块二(111)与所述磁块三(113)之间的磁力为吸力。

6.根据权利要求5所述的一种医用导尿袋,其特征是:所述活动腔室(21)内部设置有弹簧三(22),所述弹簧三(22)固定于所述滑动板(19),所述弹簧三(22)通过弹性力保持所述磁块三(113)与所述磁块二(111)左右错位。

7.根据权利要求5所述的一种医用导尿袋,其特征是:所述第一储液囊包(12)上设置有排气管(23),所述排气管(23)连通于所述活动腔室(21)。

8.根据权利要求5所述的一种医用导尿袋,其特征是:所述第二储液囊包(13)的底部设置有排液管(24),所述排液管(24)上设置有控制阀(25)。
