1.一种检测肠道病毒CVB3的方法，包括如下步骤：(1)复合材料ZnSeNSs/AuNPs/BNNSs的制备称取20mg的氮化硼粉末加入到盛有50.0mL的乙二醇溶液的烧杯中，超声剥离2h后使氮化硼均匀的分散在溶液中，制得氮化硼纳米片；之后将该烧杯置于磁力搅拌器上匀速搅拌，同时用制备的5mM的氢氧化钠溶液滴定，直至溶液pH达到10.0；随后，将烧杯转移到恒温水浴加热搅拌器上，并向烧杯中加入2.0ml 0.0240mol/L氯金酸，在100℃恒温水浴中加热4h，加热完成后，将烧杯中的溶液分装到离心管中并分别离心三次，条件为12000r/min，10min；

离心后，收集沉淀物在80℃下干燥2h；获得了AuNPs/BNNSs材料；称取0.0150g AuNPs/BNNSs，分散于N,N‑二甲基甲酰胺DMF中，将分散液置于4℃冰箱中使用；称取0.0150g块状硒化锌分散于DMF中，超声剥离8h后得到ZnSeNSs；最后，吸取2mL AuNPs/BNNSs和2mL ZnSeNSs分散液转移到同一离心管中，超声波振动使溶液均匀混合，制得ZnSeNSs/AuNPs/BNNSs复合材料。

(2)CBV3含量的测定

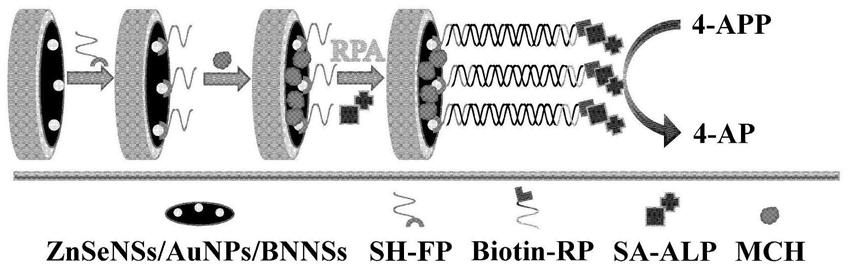

首先，将碳粉和石蜡按3:1的比例混合在玛瑙研钵中，研磨均匀后，放入80℃的烘箱中，恒温加热30min，取出后研磨10min，再次放入烘箱中，重复此操作三次得糊状粉末；接下来，将糊状粉末放入玻璃管中，插入铜线，在抛光纸上抛光电极，用去离子水清洗电极，得到碳糊电极CPE；再将1μL～50μL的ZnSeNSs/AuNPs/BNNSs溶液滴到新制的碳糊电极表面上，并在空气中自然干燥；然后将1μL～50μL的1μM巯基化正向引物滴在电极表面，用pH7.0磷酸盐缓冲液洗涤三次，去除多余的未结合引物；随后，将1μL～50μL的0.1mM巯基乙胺MCH滴在ZnSeNSs/AuNPs/BNNSs修饰电极表面，封闭电极表面的非特异活性位点，并用氮气吹干电极；然后在ZnSeNSs/AuNPs/BNNSs/CPE上进行扩增；将2.4μL的10μM反向引物、10μL模板溶液，29.5μL缓冲液和13.2μL去离子水混合并添加到冻干酶颗粒体系中，然后再加入浓度为

280mM的2.5μL醋酸镁溶液；之后取1μL～50μL滴加到ZnSeNSs/AuNPs/BNNSs/CPE上，在37℃下原位扩增30min后，电极用0.1M磷酸缓冲溶液洗涤；最后，将电极浸入2μL～60μL SA‑ALP溶液中，在37℃下孵育30min，用0.1M磷酸缓冲溶液洗涤电极，将电极插入对氨基苯基磷酸单钠的溶液中，ALP催化水解对氨基苯基磷酸单钠为对氨基苯酚；在对氨基苯酚的作用下产生强的光电信号，根据PEC信号强度实现CBV3含量的测定。

2.根据权利要求1所述的一种检测肠道病毒CVB3的方法，其所用的正向引物、反向引物和模板基因的序列如下：

正向引物FP：5'‑SH‑AGTCCTCCGGCCCCTGAATGCGGCTAATCC‑3'反向引物RP：5'‑Biotin‑GGATGGCCAATCCAATAGCTATATGGTAACAA‑3'模板：5'‑AGTCCTCCGGCCCCTGAATGCGGCTAATCCTAACTGCGGAGCAGATATCCACACACCAGTGGACAGTCTGTCGTAATGGGCAACTCTGCAGCGGAACCGACTACTTTGGGTGTCCGTGTTTCCTTTTATCTTTTATTGGCTGCTTATGGTGACAATTGAGAGATTGTTACCATATAGCTATTGGATTGGCCATCC‑3' 。

3.根据权利要求1所述的一种检测肠道病毒CVB3的方法，其所用的氮化硼粉末购自于南京先锋纳米有限公司；硒化锌购自于麦克林生化有限公司。
