专利号: 2021100613208
申请人: 南京超图中小企业信息服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

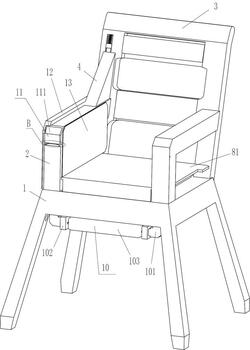

1.一种心血管内科病人服药专用椅,其特征是,包括有:

支撑座(1),所述支撑座(1)外一侧边缘位置固接有靠板(3);

L型扶手(2),所述L型扶手(2)对称式的固接于所述支撑座(1)外一侧,其一端与所述靠板(3)一侧固定连接;

斜板(7),所述斜板(7)固接于其中一个所述L型扶手(2)内侧;

卡块(5),所述卡块(5)滑动式的放置于朝向所述L型扶手(2)的所述靠板(3)一侧;

第一弹簧(6),所述第一弹簧(6)连接于远离所述支撑座(1)的所述卡块(5)与所述靠板(3)之间;

放料盒(4),所述放料盒(4)放置于其中一个所述L型扶手(2)与所述靠板(3)之间,其与所述卡块(5)一端接触配合;

触发机构(8),安装于所述支撑座(1)与其中一个所述L型扶手(2)之间,用于提供动力;

送料机构(9),安装于靠近所述放料盒(4)一侧的L型扶手(2)上,其与所述放料盒(4)配合,且所述送料机构(9)还与所述触发机构(8)接触配合,用于对药进行输送;触发机构(8)包括有:活动座板(81),所述活动座板(81)滑动式的放置于靠近所述L型扶手(2)的所述支撑座(1)外一侧;

第二弹簧(82),所述第二弹簧(82)间隔连接于所述活动座板(81)与所述支撑座(1)之间,其数量为四根;

棘条(83),所述棘条(83)固接于远离所述支撑座(1)的所述活动座板(81)一侧,其贯穿其中一个所述L型扶手(2)与所述送料机构(9)接触配合;送料机构(9)包括有:环形转板(92),所述环形转板(92)转动式的连接于靠近所述放料盒(4)的所述L型扶手(2)内一侧;

多孔环形板(91),所述多孔环形板(91)固接于所述环形转板(92)端部,其与所述放料盒(4)配合;

棘轮(93),所述棘轮(93)固定套装于所述环形转板(92)外侧中部周向,其与所述棘条(83)啮合;还包括有放脚机构(10),放脚机构(10)包括有:导向块(101),所述导向块(101)对称式的固接于靠近所述活动座板(81)的所述支撑座(1)内一侧;

H型板(102),所述H型板(102)滑动式的放置于两块所述导向块(101)端部之间;

软块(103),所述软块(103)转动式的连接于所述H型板(102)内两侧之间;

齿轮(106),所述齿轮(106)固定套装于所述软块(103)的两根轴上;

齿条(107),所述齿条(107)对称式的滑动式穿接于所述H型板(102)上,其与所述齿轮(106)啮合;

弹性件(108),所述弹性件(108)连接于远离所述导向块(101)的所述齿条(107)与所述H型板(102)之间;

挡块(109),所述挡块(109)对称式的固接于靠近所述导向块(101)的所述支撑座(1)内一侧,其与所述齿条(107)配合;

L型板(104),所述L型板(104)固接于靠近所述靠板(3)的所述支撑座(1)外一侧;

气缸(105),所述气缸(105)对称式的固接于所述L型板(104)内一侧,其伸缩杆端部与所述H型板(102)内一侧固定连接;还包括有阻挡机构(11),阻挡机构(11)包括有:接收框(111),所述接收框(111)转动式的连接于安装有环形转板(92)的所述L型扶手(2)内两侧之间,其与所述L型扶手(2)配合;

第二导线轮(118),所述第二导线轮(118)对称式的固定套装于所述接收框(111)的轴上;

回型板(112),所述回型板(112)滑动式的穿接于靠近所述多孔环形板(91)的所述L型扶手(2)内一侧;

第三弹簧(113),所述第三弹簧(113)间隔连接于远离所述支撑座(1)的所述回型板(112)与其中一个所述L型扶手(2)之间,其数量为三根;

转轴(115),所述转轴(115)转动式的连接于靠近所述回型板(112)的所述L型扶手(2)内一侧;

第一导线轮(116),所述第一导线轮(116)固定套装于所述转轴(115)两端;

拉线(117),所述拉线(117)对称式的固接于远离所述第三弹簧(113)的所述回型板(112)内一侧,其尾端绕过所述第一导线轮(116)和所述第二导线轮(118)与所述接收框(111)外一侧固定连接;

接触块(114),所述接触块(114)固接于靠近所述回型板(112)的所述棘条(83)一侧,其与所述回型板(112)配合;还包括有:凸块轴(14),所述凸块轴(14)固接于靠近所述多孔环形板(91)的所述L型扶手(2)内一侧,其位于所述多孔环形板(91)内;

推料杆(15),所述推料杆(15)间隔滑动式的穿接于所述多孔环形板(91)周向,其与所述多孔环形板(91)的孔对应配合,且所述推料杆(15)一端与所述凸块轴(14)接触配合;

第四弹簧(16),所述第四弹簧(16)绕接于靠近所述凸块轴(14)的所述推料杆(15)与所述多孔环形板(91)之间。

2.按照权利要求1所述的一种心血管内科病人服药专用椅,其特征是,还包括有:固定挡板(12),所述固定挡板(12)固接于靠近所述环形转板(92)的所述L型扶手(2)一侧;

活动挡板(13),所述活动挡板(13)固接于靠近所述棘条(83)的所述活动座板(81)一侧,其与其中一个所述L型扶手(2)接触配合。

3.按照权利要求2所述的一种心血管内科病人服药专用椅,其特征是,所述卡块(5)的材质为橡胶。
