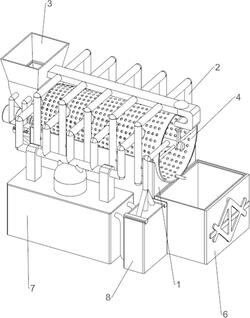

1.一种医疗用颗粒中药筛选设备,其特征在于,包括:底部框(1),底部框(1)上设有连接架(2);
进料机构(3),连接架(2)上设有进料机构(3);
筛选机构(4),底部框(1)上转动式设有筛选机构(4);
进料机构(3)包括:
固定架(31),底部框(1)上对称设有固定架(31);
前挡板(32),底部框(1)上设有前挡板(32);
半圆框(33),前挡板(32)与固定架(31)之间设有半圆框(33);
阔口框(34),半圆框(33)上设有阔口框(34);
筛选机构(4)包括:
电机(41),底部框(1)上设有电机(41);
主转动轴(42),前挡板(32)与底部框(1)之间转动式设有主转动轴(42);
固定杆(43),主转动轴(42)上设有多个固定杆(43);
圆筒筛选板(44),固定杆(43)之间设有圆筒筛选板(44),圆筒筛选板(44)在底部框(1)上转动;
固定环(45),连接架(2)和底部框(1)上均设有固定环(45),主转动轴(42)与固定环(45)转动式连接;
皮带轮组件(46),主转动轴(42)与电机(41)输出轴之间设有皮带轮组件(46);
转动短杆(47),圆筒筛选板(44)上对称设有转动短杆(47);
还包括一级接料机构(5),一级接料机构(5)包括:移动盒(51),底部框(1)内滑动式设有移动盒(51);
第一把手(52),移动盒(51)上设有第一把手(52);
连接转轴(54),移动盒(51)底部四侧均转动式设有连接转轴(54);
转动架(53),连接转轴(54)上均设有转动架(53);
第一扭力弹簧(55),转动架(53)两侧均与移动盒(51)之间设有第一扭力弹簧(55),第一扭力弹簧(55)套在连接转轴(54)上;
转轮(56),转动架(53)上均转动式设有转轮(56);
还包括二级盛料机构(6),二级盛料机构(6)包括:限位框(61),底部框(1)上设有限位框(61);
盛料盒(62),限位框(61)内滑动式设有盛料盒(62);
第二把手(63),盛料盒(62)上设有第二把手(63);
小连接块(64),底部框(1)上设有小连接块(64);
细连接杆(65),小连接块(64)上转动式设有细连接杆(65);
第二扭力弹簧(66),细连接杆(65)两端均套设有第二扭力弹簧(66);
水平转动板(67),细连接杆(65)两端均设有水平转动板(67),第二扭力弹簧(66)与水平转动板(67)和小连接块(64)连接,水平转动板(67)与移动盒(51)和盛料盒(62)配合。
2.如权利要求1所述的一种医疗用颗粒中药筛选设备,其特征在于,还包括吸尘机构(7),吸尘机构(7)包括:沉淀箱(71),底部框(1)上设有沉淀箱(71);
固定柱(72),沉淀箱(71)上对称设有固定柱(72);
空心管(74),固定柱(72)之间设有空心管(74);
吸嘴(73),空心管(74)上设有多个吸嘴(73),吸嘴(73)与圆筒筛选板(44)配合;
吸尘组件(75),沉淀箱(71)与空心管(74)之间设有吸尘组件(75)。
3.如权利要求2所述的一种医疗用颗粒中药筛选设备,其特征在于,还包括降尘机构(8),降尘机构(8)包括:空口盒(81),底部框(1)上设有空口盒(81);
下压弹簧板(83),空口盒(81)内滑动式设有下压弹簧板(83),下压弹簧板(83)与空口盒(81)之间对称设有弹性件;
加固连接杆(82),下压弹簧板(83)上设有加固连接杆(82),加固连接杆(82)与转动短杆(47)配合;
连接喷管(84),空口盒(81)与沉淀箱(71)之间对称设有连接喷管(84)。
4.如权利要求1所述的一种医疗用颗粒中药筛选设备,其特征在于,电机(41)为伺服电机。
