专利号: 2021100623534
申请人: 淮北伍恩信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

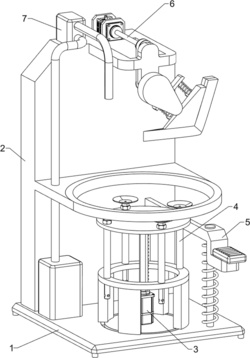

1.一种生活用不锈钢盆内壁抛光设备,包括有底座(1)、支撑架(2)和伺服电机(3),底座(1)上后部设有支撑架(2),底座(1)上中部设有伺服电机(3),其特征在于:还包括有固定旋转组件(4)和踏板组件(5),底座(1)上前部转动式设有固定旋转组件(4),底座(1)上右侧设有踏板组件(5);

踏板组件(5)包括有第一导向杆(51)、连杆(52)、脚踏板(53)、第一弹簧(54)、第二齿条(55)、第一齿轮(56)、第二齿轮(57)和按钮(58),底座(1)上右前侧设有第一导向杆(51),第一导向杆(51)上侧滑动式设有连杆(52),支撑架(2)上开有滑槽,连杆(52)与支撑架(2)上的滑槽滑动式配合,连杆(52)前侧设有脚踏板(53),连杆(52)与底座(1)之间连接有第一弹簧(54),第一弹簧(54)套装在第一导向杆(51)上,连杆(52)后侧设有第二齿条(55),支撑架(2)中部后侧转动式设有第一齿轮(56),第一齿轮(56)与第二齿条(55)之间相互啮合,第一齿轮(56)前侧设有第二齿轮(57),第二齿轮(57)与第一齿条(47)之间相互啮合,底座(1)上右后侧设有按钮(58),按钮(58)处于连杆(52)正下方,按钮(58)控制伺服电机(3)的开关;

固定旋转组件(4)包括有第一支撑板(41)、导管(42)、第二支撑板(43)、吸盘(44)、套筒(45)、套杆(46)和第一齿条(47),底座(1)上中部滑动式第一支撑板(41),第一支撑板(41)上部前后两侧左右对称滑动式设有导管(42),导管(42)顶部之间设有第二支撑板(43),第二支撑板(43)顶部四周设有吸盘(44),伺服电机(3)的输出轴上设有套筒(45),套筒(45)上侧滑动式设有套杆(46),套杆(46)顶部与第二支撑板(43)连接,第二支撑板(43)底部右后侧设有第一齿条(47),第一齿条(47)与第二齿轮(57)啮合;

还包括有抛光组件(6),抛光组件(6)包括有减速电机(61)、传动组件(62)、凸轮(63)、第二导向杆(64)、金刚砂(65)和第二弹簧(66),支撑架(2)顶部中侧设有减速电机(61),减速电机(61)的输出轴和支撑架(2)之间设有传动组件(62),传动组件(62)下侧设有凸轮(63),支撑架(2)底部左右两侧设有第二导向杆(64),第二导向杆(64)下侧之间滑动式设有金刚砂(65),金刚砂(65)与支撑架(2)之间连接有两个第二弹簧(66),第二弹簧(66)分别套装在第二导向杆(64)上,金刚砂(65)与凸轮(63)之间配合。

2.如权利要求1所述的一种生活用不锈钢盆内壁抛光设备,其特征在于:还包括有吸尘组件(7),吸尘组件(7)包括有吸尘器(71)、管道(72)和储料框(73),支撑架(2)上部左侧设有吸尘器(71),底座(1)上左后侧设有储料框(73),储料框(73)与吸尘器(71)之间连接有管道(72)。

3.如权利要求2所述的一种生活用不锈钢盆内壁抛光设备,其特征在于:第二弹簧(66)为拉伸弹簧。
