专利号: 2021100653807
申请人: 何元健
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

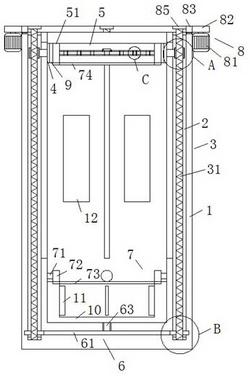

1.一种医疗用刀具快速消毒装置,其特征在于:包括消毒箱(1)、升降槽(2)、升降机构(3)、升降板(4)、固定机构(5)、转动机构(6)、联动机构(7)、驱动机构(8)和存液盒(10),其特征在于,所述消毒箱(1)侧壁均匀开设有四个升降槽(2),四个所述升降槽(2)内均设置有一个升降机构(3),所述消毒箱(1)内滑动连接有一个升降板(4),所述固定机构(5)设置于升降板(4)内且位于升降板(4)中间位置,所述消毒箱(1)内且位于消毒箱(1)下端旋转连接有一个存液盒(10),所述存液盒(10)内侧壁均匀固定连接有一组固定挡板(11),所述转动机构(6)设置于消毒箱(1)下端侧壁内,所述联动机构(7)设置于存液盒(10)上端与升降板(4)之间,所述驱动机构(8)设置于消毒箱(1)上端且位于消毒箱(1)外侧对称分布,所述消毒箱(1)侧壁且位于消毒箱(1)中间位置固定连接有一组消毒灯(12),所述升降板(4)外侧与消毒灯(12)相对应位置均开设有一个通孔(13);所述升降机构(3)包括往复丝杆(31)、螺纹套(32)、单向轴承(33)、限位滑槽(35)和第一轴承(36),所述往复丝杆(31)均旋转连接在相对应的升降槽(2)内,所述往复丝杆(31)上均螺纹连接有一个螺纹套(32),所述螺纹套(32)外侧均固定连接有一个单向轴承(33),所述单向轴承(33)外圈外侧均固定连接有一个限位杆(34),所述限位杆(34)远离单向轴承(33)一端均穿过升降槽(2)内侧壁且均与升降板(4)外侧固定连接,所述限位滑槽(35)均开设于升降槽(2)侧壁且与限位杆(34)位置相对应,所述限位杆(34)均滑动连接在相对应的限位滑槽(35)内,所述往复丝杆(31)两端与升降槽(2)连接处均固定连接有一个第一轴承(36),所述第一轴承(36)外圈外侧均固定连接在升降槽(2)上端侧壁内;所述固定机构(5)包括固定边板(51)、固定板(52)、固定转板(53)、固定转轴(54)、连接齿轮(56)和固定卡套(510),所述固定边板(51)固定连接在升降板(4)内且位于升降板(4)中间位置,所述固定边板(51)内固定连接有两个相互平行的固定板(52),两个所述固定板(52)之间旋转连接有一个固定转板(53),所述固定转板(53)中间位置固定连接有一个固定转轴(54),所述固定转轴(54)上端穿过固定板(52)且与固定板(52)旋转连接,所述固定转轴(54)上端固定连接有一个转动把手(55),所述转动把手(55)外侧固定连接有一个连接齿轮(56);上方所述固定板(52)上端且位于转动把手(55)外侧开设有一组安装槽(57),所述安装槽(57)内均滑动连接有一个限位板(58),所述限位板(58)下端与安装槽(57)底部之间均固定连接有一个复位弹簧(59),所述限位板(58)上端均固定连接有一个固定卡套(510),所述固定卡套(510)上端均穿安装槽(57)且固定卡套(510)内侧均与连接齿轮(56)啮合连接,所述固定转板(53)与固定板(52)上均开设有一组固定孔(511),所述固定孔(511)位置相互对应,所述固定孔(511)内侧壁均固定连接有防滑胶垫(512);所述升降板(4)与固定机构(5)的固定边板(51)连接处固定连接有一个第三轴承(9),所述第三轴承(9)外圈外侧固定连接在升降板(4)内,所述第三轴承(9)内圈内侧均固定连接在固定机构(5)的固定边板(51)外侧;所述转动机构(6)包括齿轮盘(61)、主动齿轮(62)、连接转轴(63)和第二轴承(64)和转动槽(65),所述转动槽(65)开设于消毒箱(1)下端侧壁内,所述齿轮盘(61)旋转连接在转动槽(65)内,所述转动槽(65)下端侧壁均匀旋转连接有一组转珠(67),所述转珠(67)上端均与齿轮盘(61)下端相接触,所述齿轮盘(61)外侧固定连接有一个联动齿轮环(66),所述主动齿轮(62)均固定连接在升降机构(3)的往复丝杆(31)上且位置与齿轮盘(61)相对应,所述主动齿轮(62)与联动齿轮环(66)相靠近一侧均啮合连接,所述齿轮盘(61)上端中间位置固定连接有一个连接转轴(63),所述连接转轴(63)上端穿过消毒箱(1)下端侧壁且固定连接在存液盒(10)下端中间位置,所述连接转轴(63)与消毒箱(1)底部连接处固定连接有一个第二轴承(64);所述联动机构(7)包括联动转轴(71)、联动齿轮(72)、主动齿轮环(73)和从动齿轮环(74),所述联动转轴(71)设置有四个且均旋转连接在消毒箱(1)内侧壁,四个所述联动转轴(71)均匀分布在消毒箱(1)侧壁且位于存液盒(10)上方,所述主动齿轮环(73)固定连接在存液盒(10)上端内侧,四个所述联动转轴(71)上且与主动齿轮环(73)相对应位置均固定连接有一个联动齿轮(72),所述联动齿轮(72)下端均与主动齿轮环(73)啮合连接,所述从动齿轮环(74)固定连接在固定机构(5)的固定边板(51)下端且位置与联动齿轮(72)相对应;所述驱动机构(8)包括伺服电机(81)、驱动齿轮(82)、连接环板(83)、连接齿轮环(84)和从动齿轮(85),所述伺服电机(81)设置有两个且分别固定连接在消毒箱(1)上端外侧,两个所述伺服电机(81)输出端均固定连接有一个从动齿轮(85)且位于消毒箱(1)外侧对称分布,所述连接环板(83)旋转连接在消毒箱(1)上端,所述连接环板(83)外侧固定连接有一个连接齿轮环(84),所述连接齿轮环(84)外侧与驱动齿轮(82)均啮合连接,所述从动齿轮(85)设置有四个且分别固定连接在升降机构(3)的往复丝杆(31)上端,四个所述从动齿轮(85)均位于连接环板(83)内且与连接环板(83)内侧壁啮合连接。
